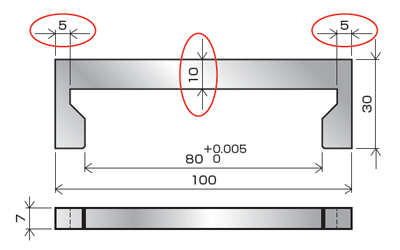

ゲージ下部の薄肉部分にたわみや反り、歪みが発生しやすくなり、検証部分であるはさみ部が外に広がる、または内に狭まるという形状変化が起こる。

はさみゲージはその目的に応じた形状から、薄肉部分が存在することが多くなります。薄肉部分には反りや歪み、たわみなど精度に悪影響を与える現象が起こりやすく、形状変化してしまうと検証部分であるはさみ部分の寸法が変化し、安定した精度を保つことができなくなってしまいます。

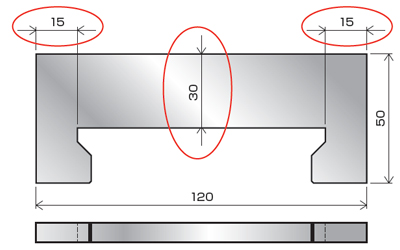

薄肉部分の肉を厚くすることで形状を安定させ、大幅な高精度化を実現することができる。

薄肉形状を避けた形に設計することで、反りや歪み、たわみといった現象が精度に影響を与えないようにします。上図の例の様に精度必要部以外の寸法を大きくすることで、形状変化の影響を検証部に与えず、精度を安定して保証できるようにしています。また耐久性も向上します。
