傾斜付きの検査ゲージの製作で、 傾斜が必要になるゲージは、位置 決めの基準となる面が割り出すこ とができず、精度を保つことが難 しくなる。

面に傾斜を持つゲージにおいて、傾斜面に穴や突起形状が存在し、かつ傾斜面内での位置の指定 がある場合は、加工上 位置決めを行うことが難しく、高精度を保つことが困難になります。そ のため上記のような形状のゲージは、製作工数が増え、製作コストが高くなってしまいます。

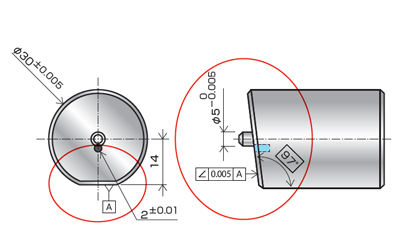

直接検証に関係がなく、本来は規 格等の指定が必要のない箇所にも、規格や基準面を設けることによりゲージ製作のコストを抑える事が出来る。

加工上、高精度の位置決めが難しくなるようなゲージに対しては、本来は検証に用いず、指定が 必要の無い箇所にもあえて規格の指定や基準面の設定を設けることでゲージ製作が容易になりま す。高精度加工が可能になり精度が安定すると共に、製作コストを抑える事ができます。
