凹凸加工を行ったステンレス板の最大凸高さを測定するための特注ノギス
特殊デジタルノギス製作までの経緯
ホームページからのお問い合わせ
「40～50角のプレートをジョウ部に取り付けたデジタルノギスの製作可否と可能であれば御見積書をお願いします。」
・測定対象は、凹凸加工を行ったステンレス板で最大凸高さを測定したいが、最大凸高さ部は決まった位置とは限らないため、デジタルノギスのジョウ部を幅広にしたい。測定面は平滑面でネジ固定不可。
ファムの対応
お客様からいただいた内容を基に社内で検討を行いました。

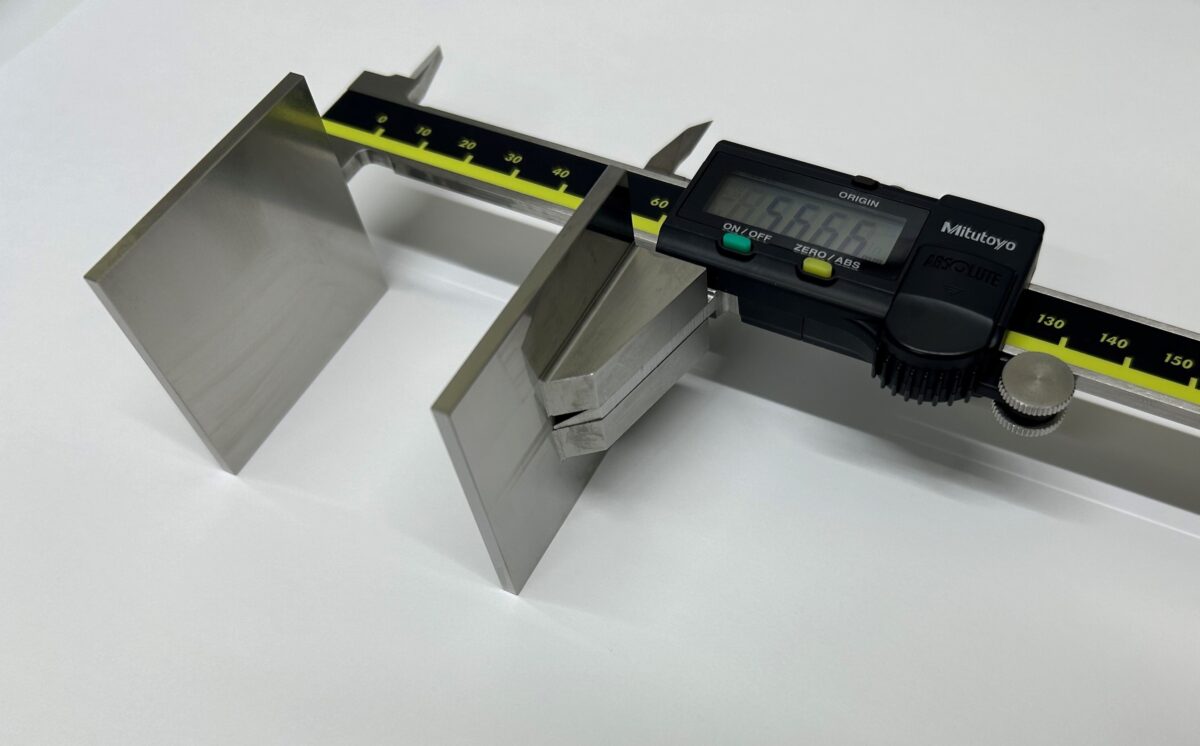

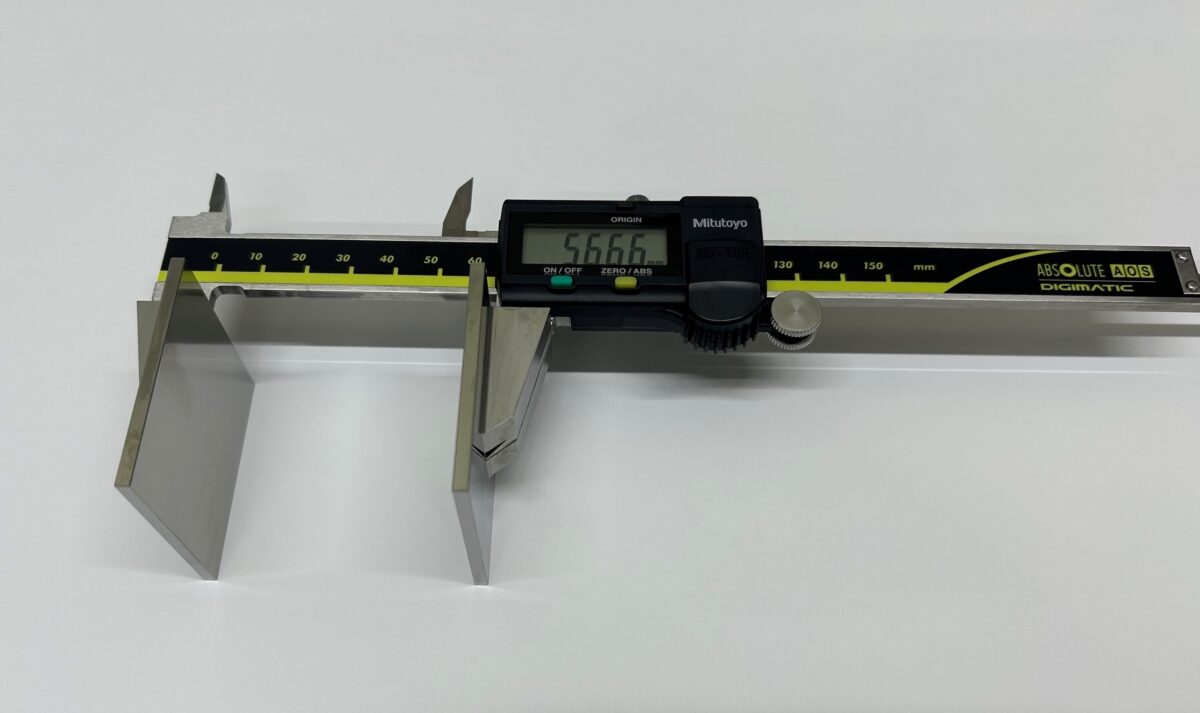

2D図面と御見積書をお客様に提出後、内容の説明をさせていただいた結果、お客様にはご納得をいただき、ご発注をいただくことができました。※デジタルノギスはミツトヨ製 CD-15AX 500-151-30 使用
ジョウの精度部は研磨加工をしています(ジョウの平面度は全面0.005mm以下)。ジョウを閉じた時は密着します。
ファムでは、様々なゲージ・治具・測定器を製作してきた実績から、お客様に最適なゲージ・治具・測定器をご提案させて頂いております。是非お気軽にお問い合わせ下さい。
