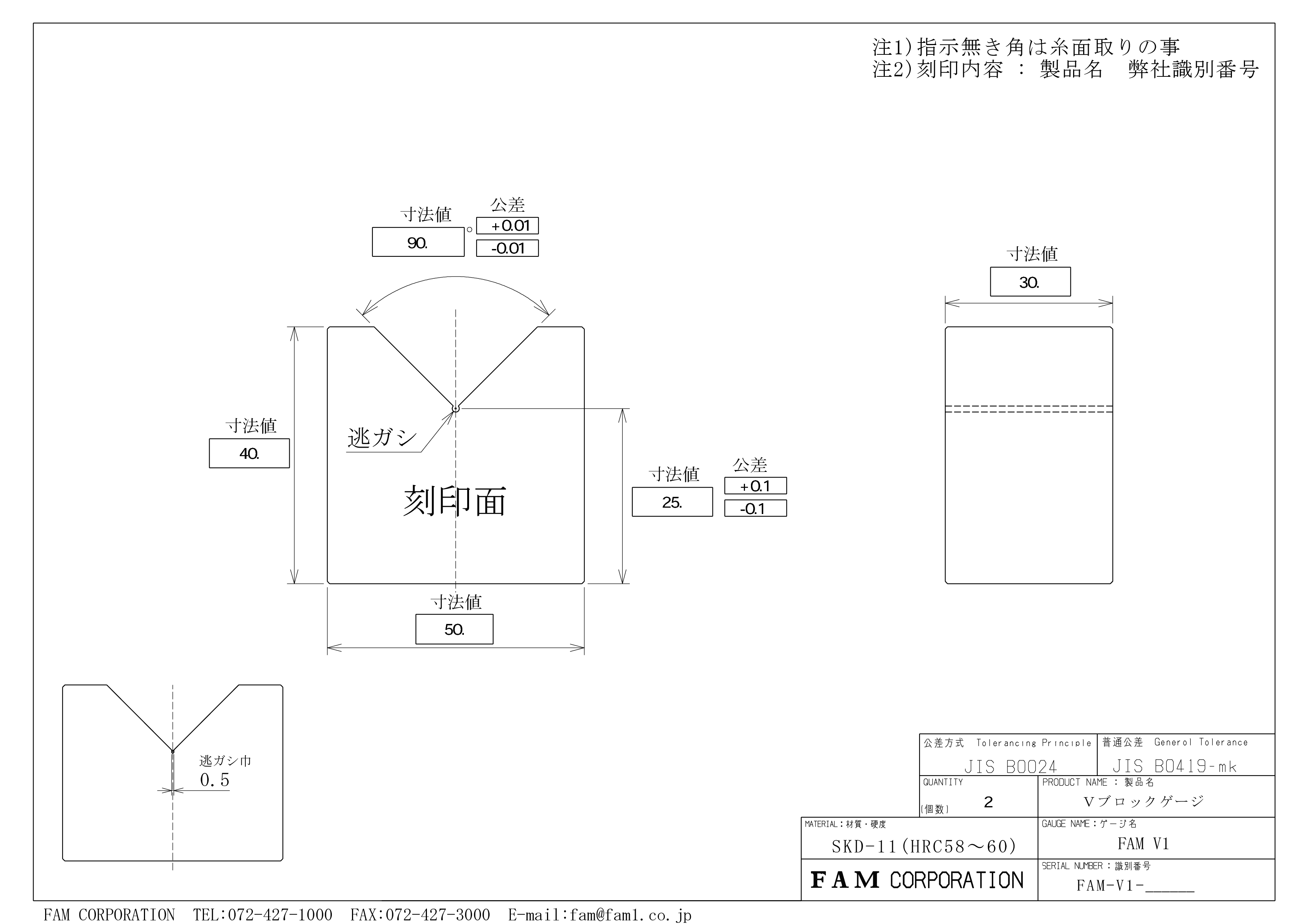

Vブロックゲージ(直角)

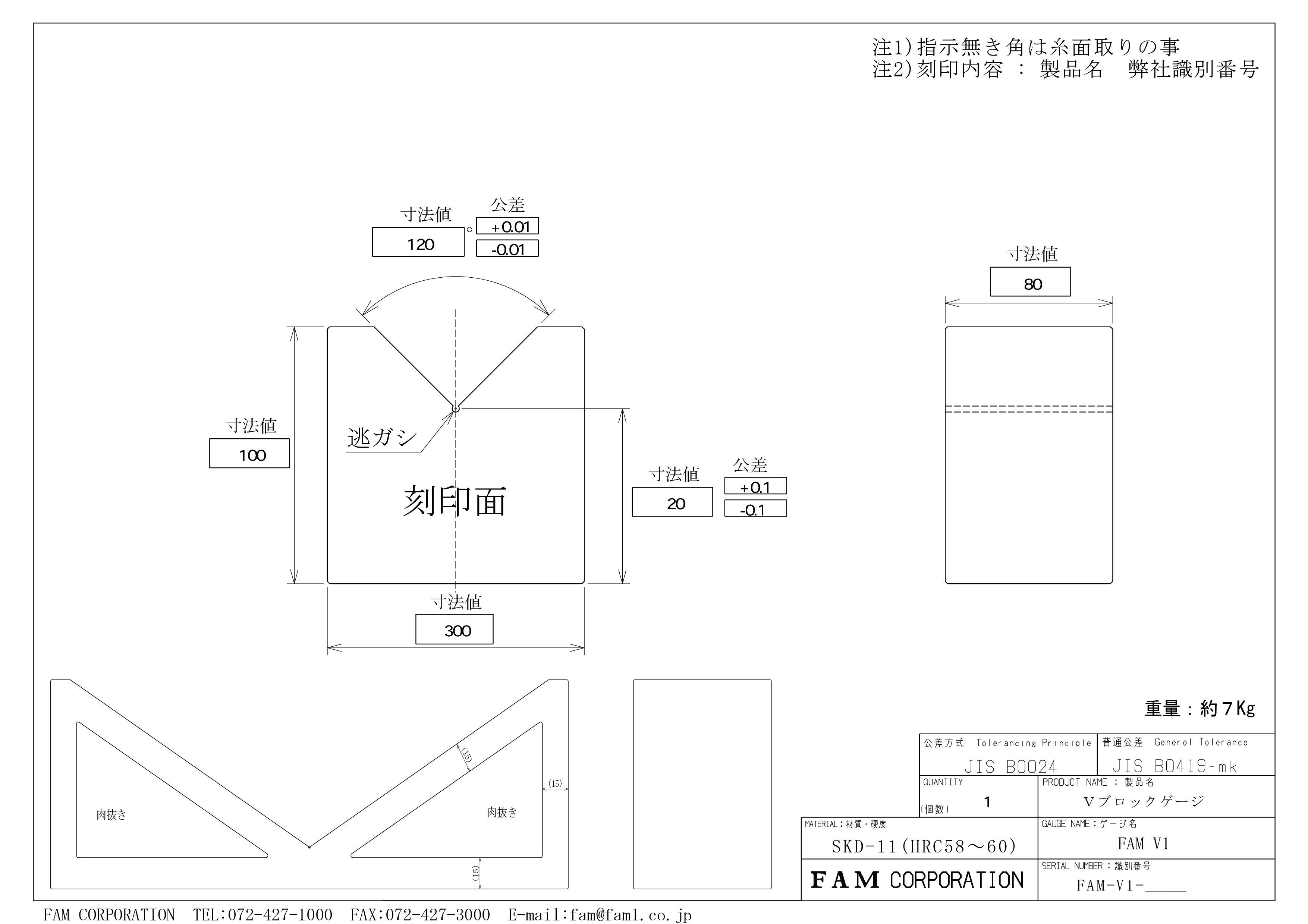

Vブロックゲージ

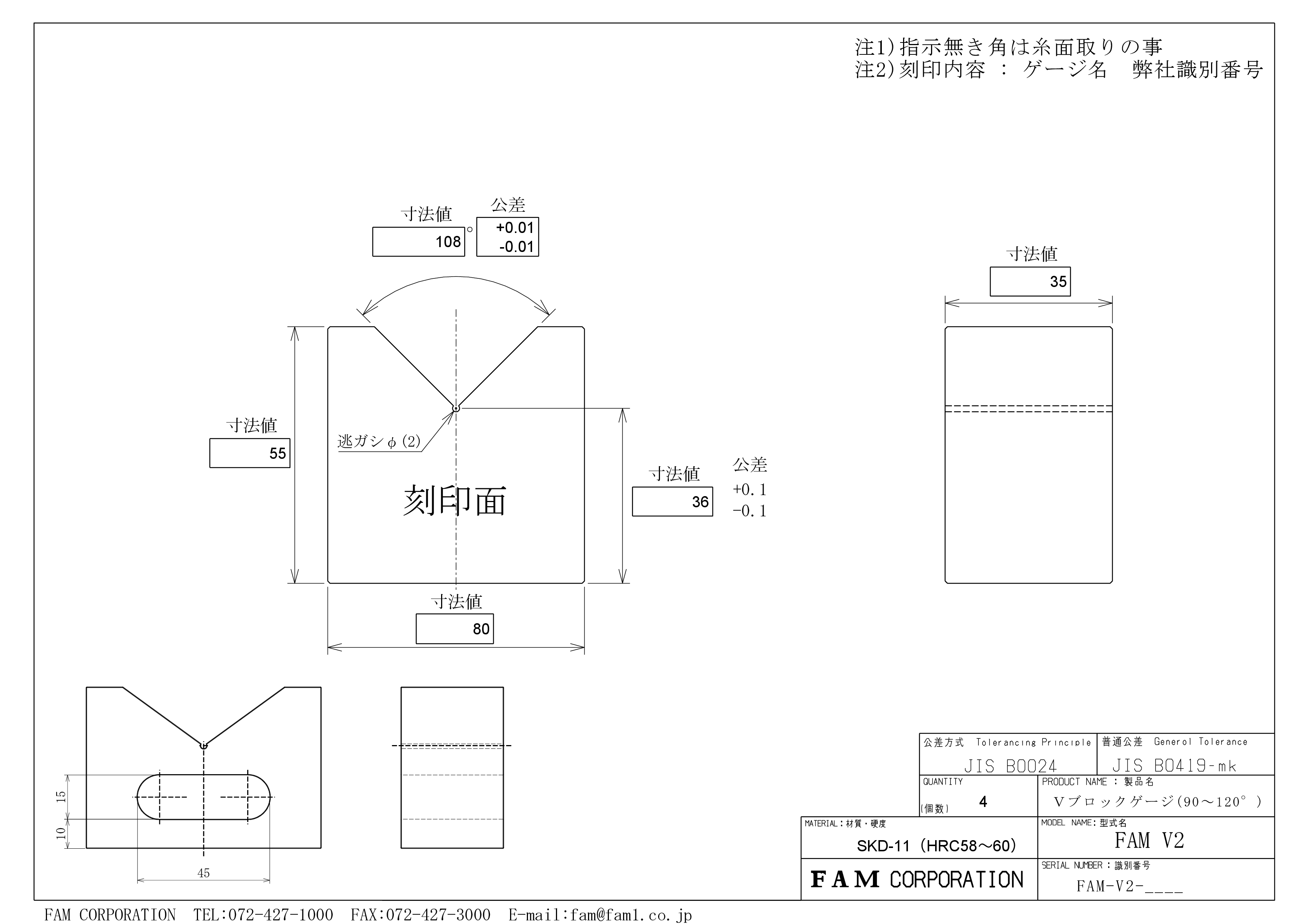

Vブロックゲージ 軽量化
Vブロックゲージ 軽量化
Vブロックゲージ(直角)
Vブロックゲージ
Vブロックゲージ 軽量化
Vブロックゲージ 軽量化

Vブロックゲージ

使用目的に応じて寸法公差、幾何公差などが選択できます。

セミオーダー | お見積りへ

数値を図面に入力することでお見積りができます。

Vブロックゲージについて

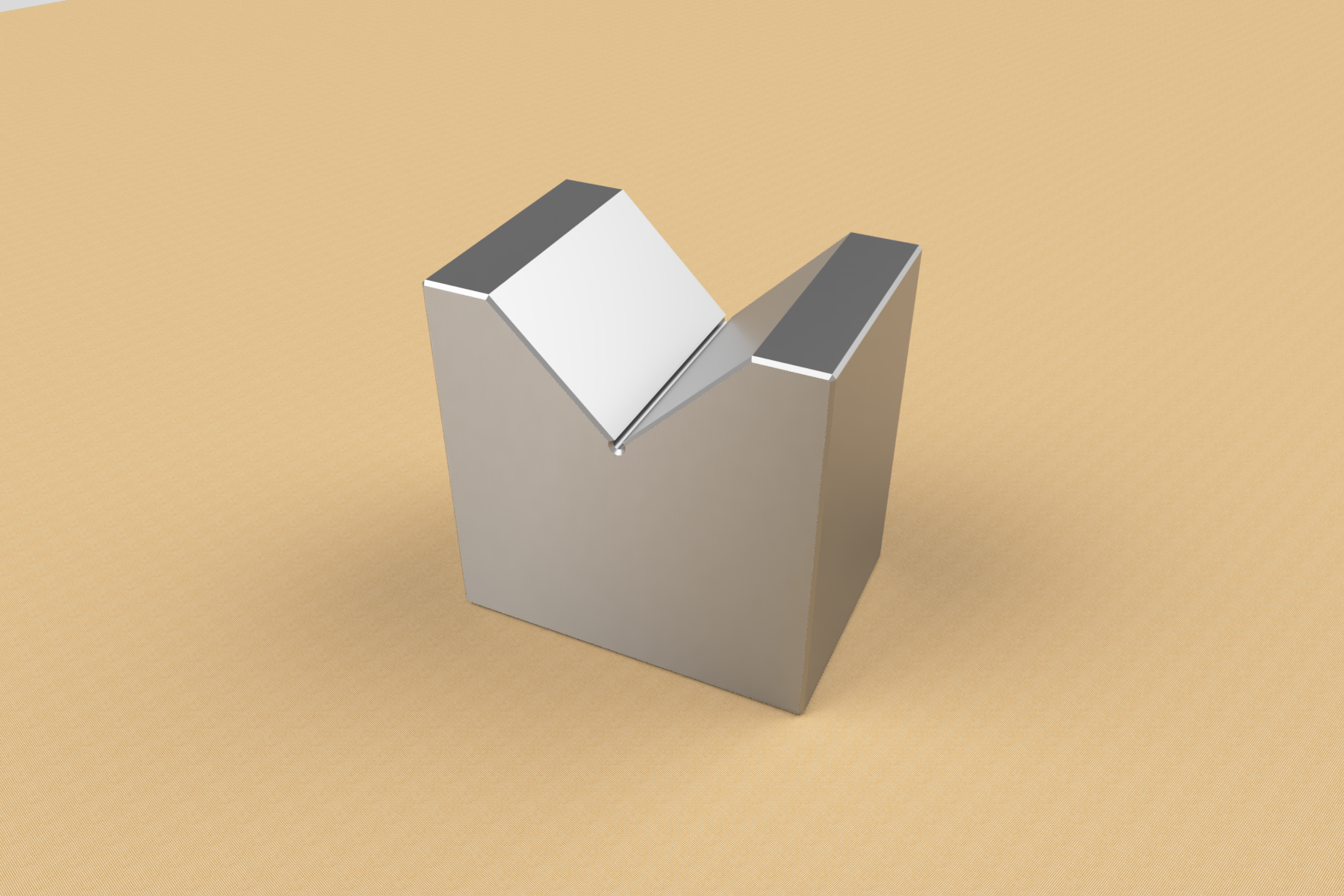

Vブロックゲージは、円筒形状の物体を固定または支持するために使用される精密工具です。主に検査、マーキング際に使用され、円筒形の部品を安定して保持するために特に設計されています。以下にその使い方と代表的な使用用途を説明します。

使い方

  1. Vブロック準備: 検査に求められる高さや角度に合わせたVブロックゲージを準備します。
  2. 部品の配置: 円筒形状の部品をVブロックのV字型の溝に置きます。
  3. 部品の固定: 必要に応じて、マグネットやクランプなどを使用して部品をVブロックに固定します。

使用用途

  • 検査と測定: 部品を安定して保持したり、外周振れなどを検査・測定するために利用されます。
  • マーキング作業: 円筒形の部品にマーキングやレイアウトを行う際に、部品を安定して保持するために使用されます。

Vブロックは、工作機械、金属加工、機械工学のラボ、品質検査の分野などで広く使用されています。
円筒形の部品を正確に、安定して固定することができるため、検査の精度を向上させることができます。

セミオーダー | お見積りへ

数値を図面に入力することでお見積りができます。
