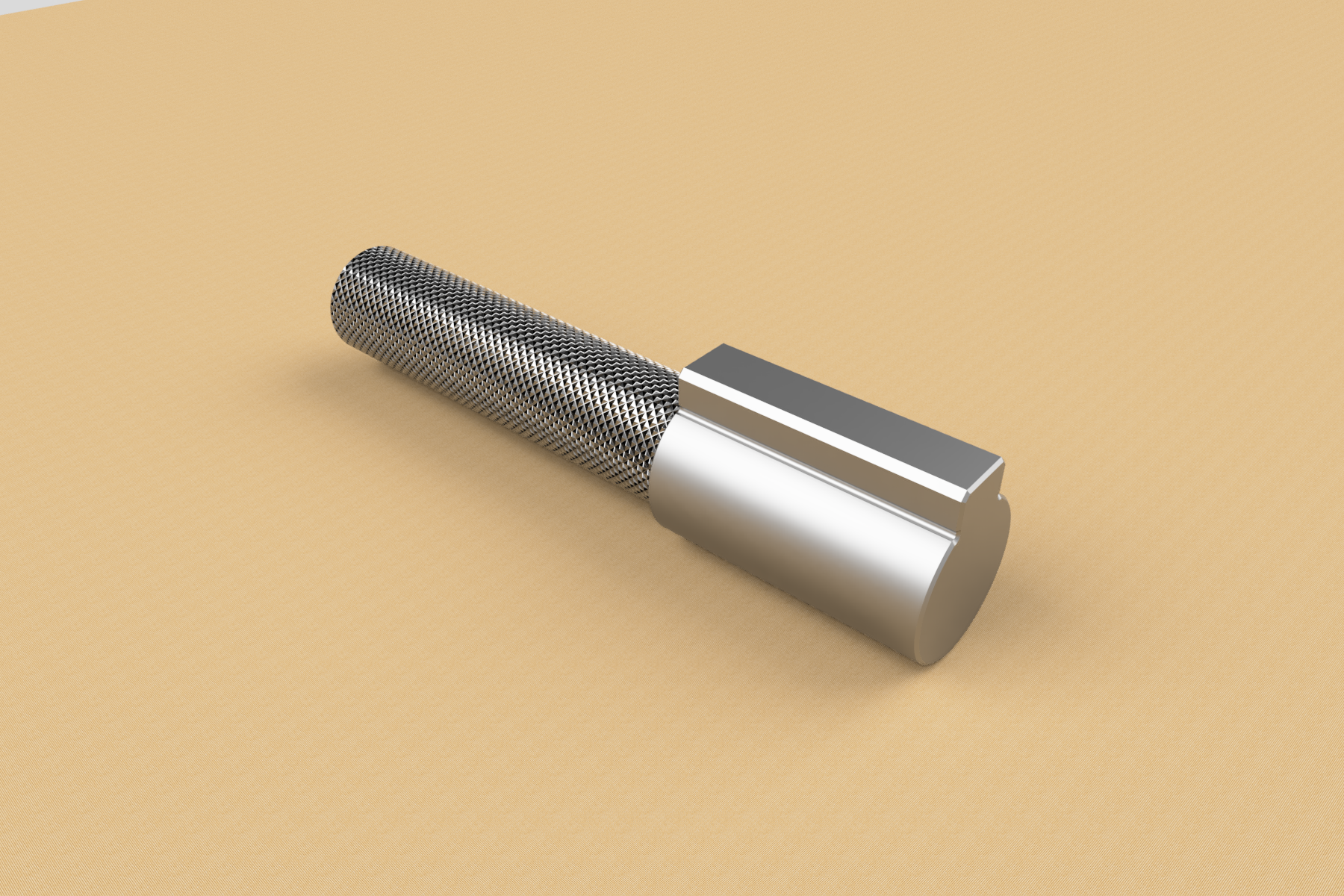

キー溝検査ゲージ
キー溝検査ゲージ

キー溝検査ゲージ

キー溝検査ゲージは、穴と溝のサイズと位置関係を一度に検査可能です。使用目的に応じて寸法公差、幾何公差などが選択できます。

セミオーダー | お見積りへ

数値を図面に入力することでお見積りができます。

キー溝検査ゲージについて

キー溝検査ゲージは、機械部品に加工されたキー溝(keyway)の寸法や形状が規格や設計要件に適合しているかを検査するための測定工具です。キー溝は、シャフトとギアやプーリーなどの部品を連結するために使われる重要な機械要素で、その精度は機械の性能に大きく影響します。以下にその使い方と代表的な使用用途を説明します。

使い方

  1. ゲージの準備: 検査したいキー溝のサイズ・形状に合わせたキー溝検査ゲージを準備します。
  2. 検査の実施: ゲージを挿入して、穴・溝形状が規格に合致しているかを確認します。これは、ゲージが適切にフィットするかどうかを検査することによって行います。
  3. 合否の判定: ゲージが適切にフィットすれば、キー溝穴は規格に合致していると判断されます。フィットしない場合は、寸法が規格から外れている可能性があります。

使用用途

  • キー溝の品質検査: ギア、プーリー、シャフトなどの機械部品に加工されたキー溝の品質を検査する際に使用されます。
  • 機械加工の精度確認: 穴・溝形状が規格通り加工されているかを確認するために利用されます。
  • 品質管理と製造プロセスの監視: 製造された部品が一貫して規格に適合しているかを確認するために使用されます。

キー溝検査ゲージは、機械工学、自動車産業、重工業など、キー溝の正確な加工が重要な多くの産業で使用されています。このゲージによって、部品の品質と機械の性能を保証する上で重要な役割を果たします。

セミオーダー | お見積りへ

数値を図面に入力することでお見積りができます。
