インボリュートスプラインゲージ(プラグ)
カスタマイズ事例
-
B.B.Dを測定するため、特殊セッティングマスタ
B.B.D測定器(キャリパー型内側マイクロメータ)専用の特殊マスターが必要のため、貴社で製作できないか確認したいです。
2024.04.01 インボリュートスプラインゲージ(リング) -
ISO4156インボリュートスプラインゲージのご依頼
「現在弊社で使用しているスプラインゲージはアメリカのメーカーに製作を依頼しているのですが、国内でもスプラインゲージを製作していただけるゲージメーカーを探しているのですが、ご相談願えないでしょうか。」
2024.06.24 インボリュートスプラインゲージ(リング) -
JISインボリュートスプライン通ゲージのみご依頼
用途としては、軸を製作していただいてるメーカにゲージを貸与して運用する予定です。これまで、はまり合う相手(カップリング)をゲージ代わりに使⽤してきましたが、カップリングの摩耗等でトラブルが発⽣しております。
2024.05.24 インボリュートスプラインゲージ(リング)

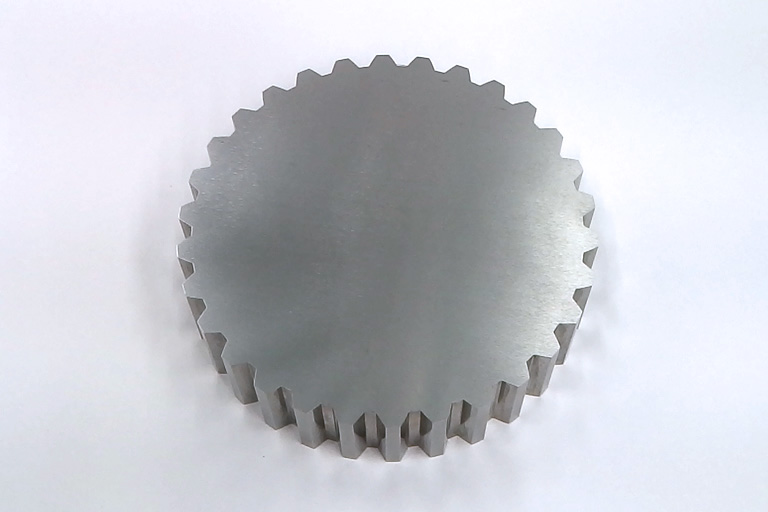

インボリュートスプラインゲージ(プラグ)について
ファムでは、インボリュートスプラインゲージを特注仕様で設計・製作しております。
『ISO4156』『JIS B 1603』『DIN5480』『ANSI B 92.1 , ANSI B 92.2』等、数多くある規格を念頭に入れ、お客様と相談しつつ、日々勉強しながら最良のゲージを目指しています。また、弊社のスプラインゲージは、機械の軸関係・航空宇宙関係・自動車関係・ロボット関係と多岐にわたりご使用いただいております。
納品の際には0.001mm単位の測定表を添付致します。また、ご希望により測定機器の校正証明書を添付することも可能です。（別途費用）
| ゲージの歯面粗さ | Ra0.4以下 |
|---|---|
| ゲージの材質 | SKD-11 安定化処理（サブゼロ） HRC60±2 |
| 対応可能なインボリュートスプライン規格 | ISO4156(国際標準) JIS B 1603-1995 , JIS D 2001 , JIS B 1602(日本) DIN5480（ドイツ) ANSI B 92.1-1996 , ANSI B 92.2M（アメリカ） |
| 応相談な規格 | お客様が書かれたゲージ図面 |
| 対応不可なもの | 角度のついた歯車形状 |
注意事項
検査する歯車の種類によっては、超高精度なゲージを必要とすることがあります。
弊社で対応困難な場合、御見積りを辞退させていただくこともございます。あらかじめご了承願います。
