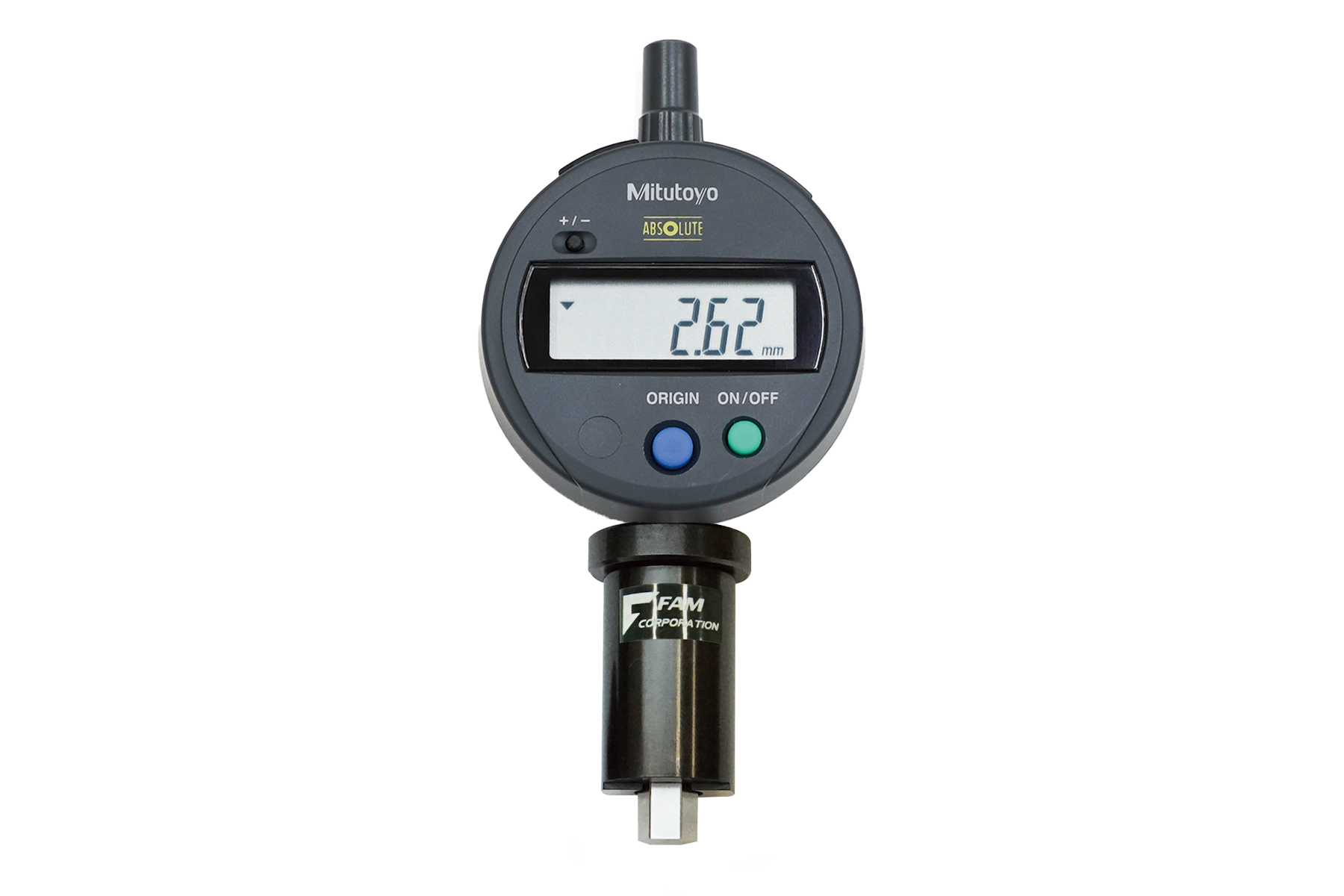

ミツトヨ製インジケータを使用した形状・深さ測定器です。測定器の先端に取り付けられたゲージによって、ワークの形状・深さを同時に検査可能となります。ご希望の先端形状をご指示いただければ、規格に適したゲージを取り付けた測定器を製作いたします。形状はヘクサロビュラ、六角、その他特注で複雑な形状でも可能です。

◇形状の検査
ゲージの通り確認と同時に、深さを数値で検査をすることにより、効率アップと生産性向上が見込めます。
測定器の先端に取り付けられたゲージによって、検査対象物の輪郭形状全体を一度に検査することが可能になります。検査測定に時間をとられたり、不良の発覚が遅れると、製造ラインの稼働に影響があり生産性が下がります。

◇有効深さの測定
先端に付けたゲージが何mm挿入できるのか？を数値で測定することが可能です。
ノギスや顕微鏡、マイクロメータといった一般的な測定器で測るには困難な形状であっても、早くて正確な測定が可能です。

形状深さ同時測定器の適切な測定方法

凹部の形状の深さを測定する適切な方法は、校正されたゲージがどのくらい挿入できるのかを測る必要があります。

形状深さ同時測定器（通ゲージ）

形状深さ同時測定器は、図面で定められた深さまで加工されているかを早く正確に測ることが出来ます。
