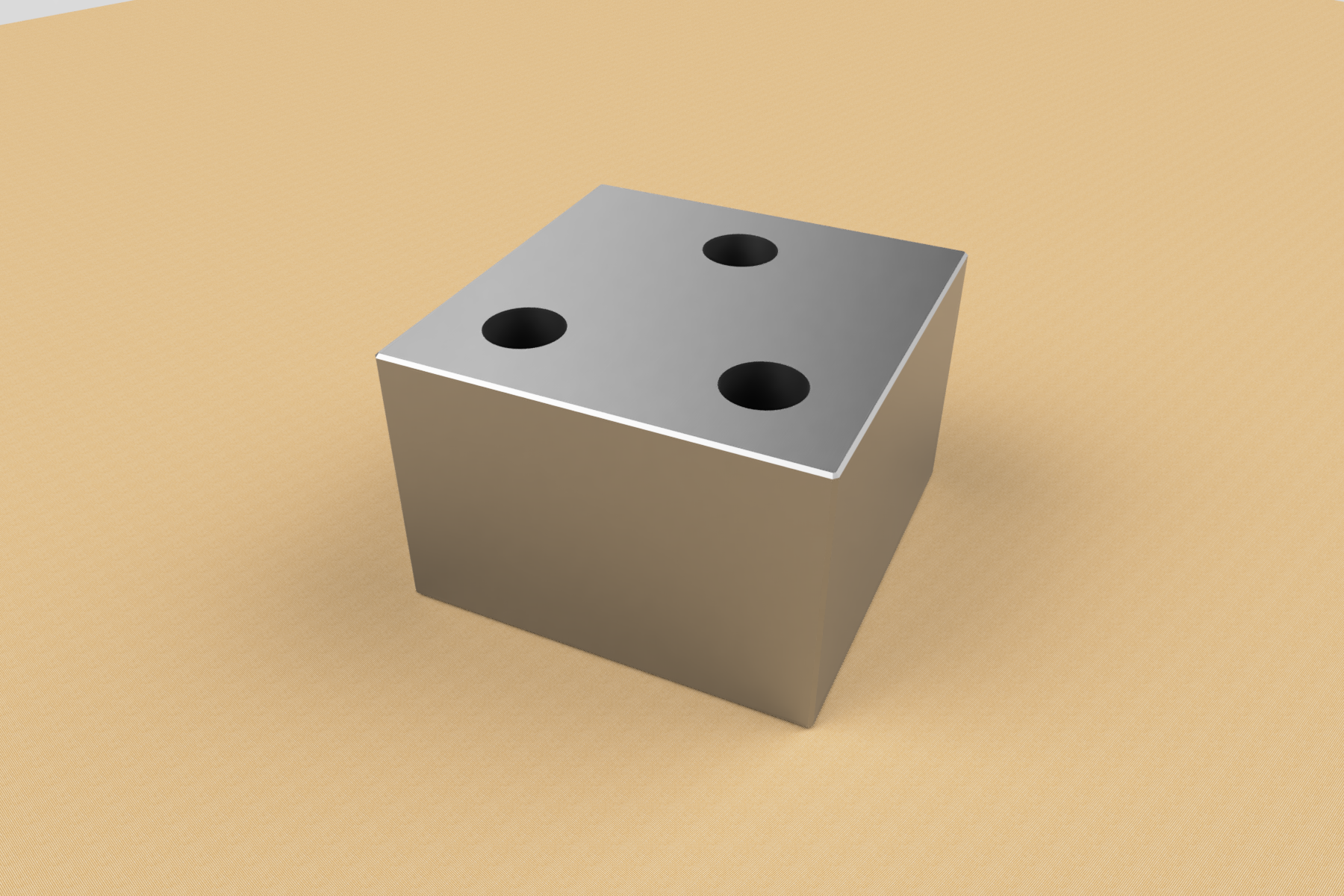

ピッチゲージ(丸)は、複数ピンの位置度(ピッチ間隔)が規格通りかの位置検査や、ピンの直径検査をするためのゲージです。
このゲージは主に、板金、機械加工、またはパネル製造などで使用され、穴の配置の精度を確認するのに役立ちます。以下にその使い方と代表的な使用用途を説明します。

使い方

1. ゲージの準備:
   検査したいピッチに合わせて、ゲージに複数の穴を配置します。
2. 測定対象に適用:
   検査対象をピッチゲージ(丸)に挿入します。
3. 穴位置度の確認:
   検査対象が通れば、検査対象の軸の位置度(ピッチ間隔)が規格内で、通らなければ不合格となります。

使用用途

• 軸の位置度検査:
  検査対象の複数の軸が、正確に配置されているかの位置度検査をするために使用されます。
• 軸の直径検査:
  検査対象の軸径が規格内であるかを測定する際に利用されます。
• 品質管理と検査:
  製造過程や品質検査で、穴の配置が設計図通りであるかを確認するために使用されます。

ピッチゲージ(丸)は、特に穴の正確な配置が重要な機械加工、板金加工、電子機器製造などの分野で広く使用されています。正確な穴の配置は、部品の組み立てや機能に直接影響を与えるため、このゲージは非常に重要な役割を果たします。
