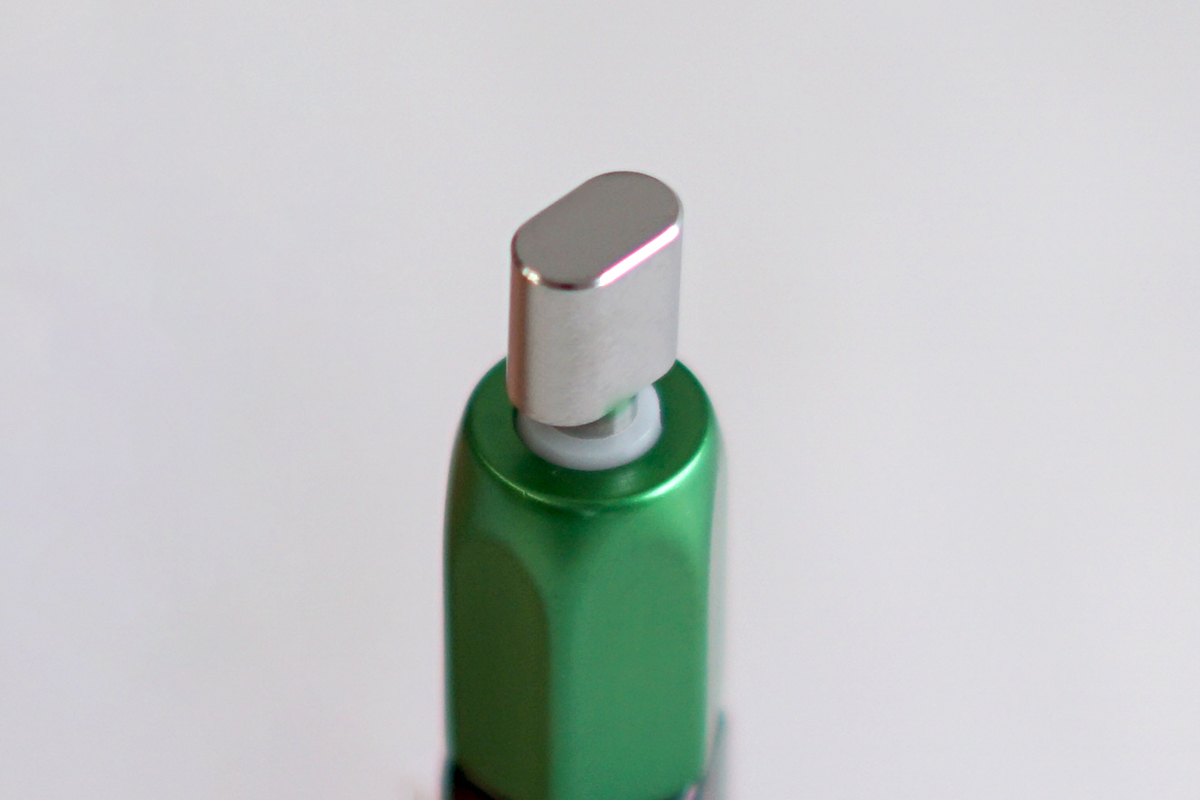

長穴栓ゲージ
長穴栓ゲージは、長穴の形状および幅を検査するのに適したゲージです。
カスタマイズ事例
長穴栓ゲージについて
長穴栓ゲージは、長穴が寸法の許容範囲内にあるかを検査するために使用される検具です。長穴の形状および幅を検査するのに適しており、機械加工や品質管理の分野で重要な役割を果たします。以下にその使い方と代表的な使用用途を説明します。
使い方
- ゲージの準備:

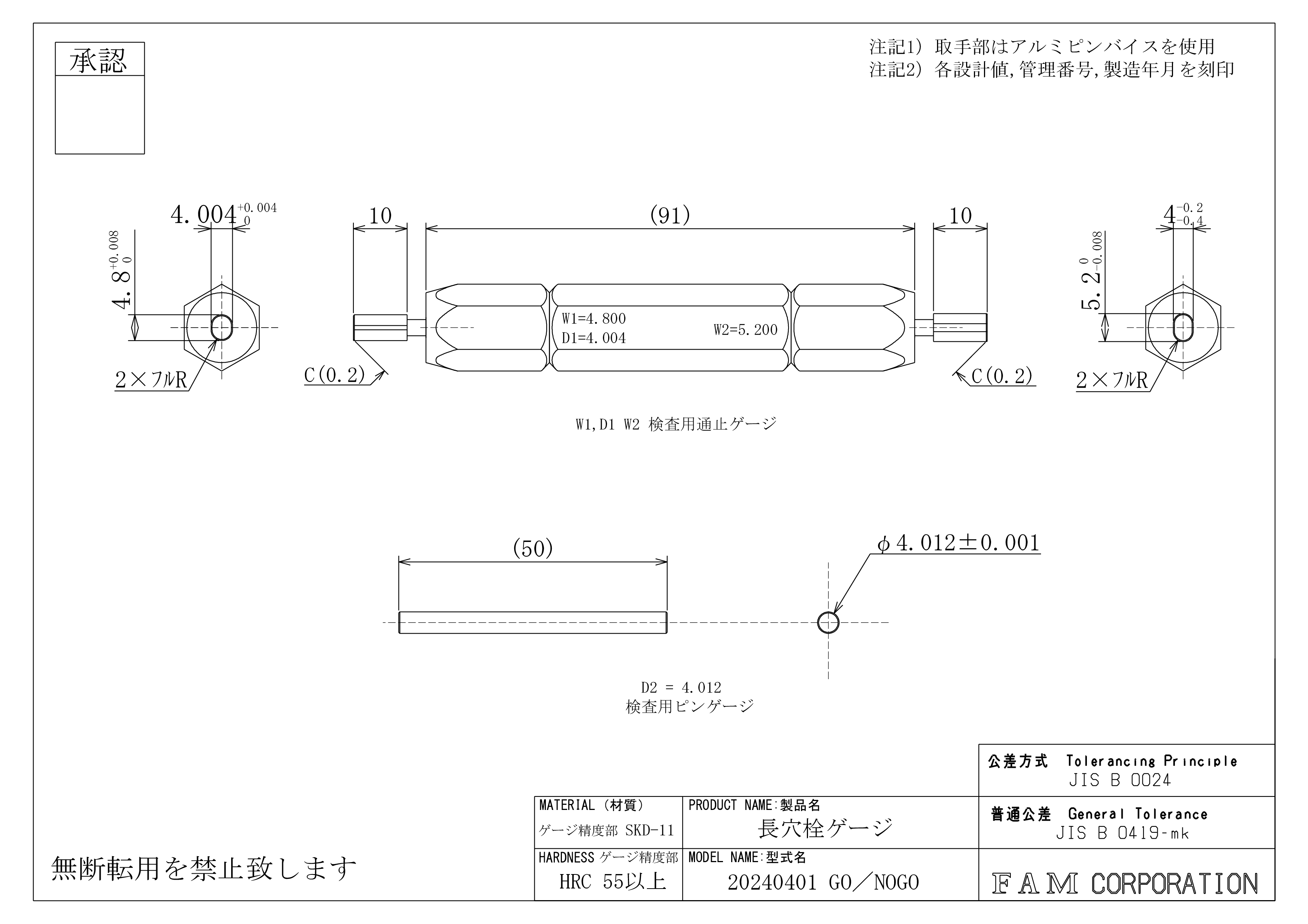

検査対象の長穴形状に合わせた長穴栓ゲージを使用します。ファムの長穴栓ゲージは、『通側ゲージ・止側ゲージ』に加え、『幅確認用の止り円筒ゲージ』で構成されています。
※長穴形状の止ゲージ1本で「幅」と「長さ」を検査した場合、のどちらが原因で止まったのか判別できず、条件によっては片方の不良を見逃す恐れがあります。
そこで、【長さのみを止検査する止側の長穴栓ゲージ】と、それとは別に幅のみを止検査する 「幅の止り円筒ゲージ」 に構成を切り分けております。 - 検査の実施:

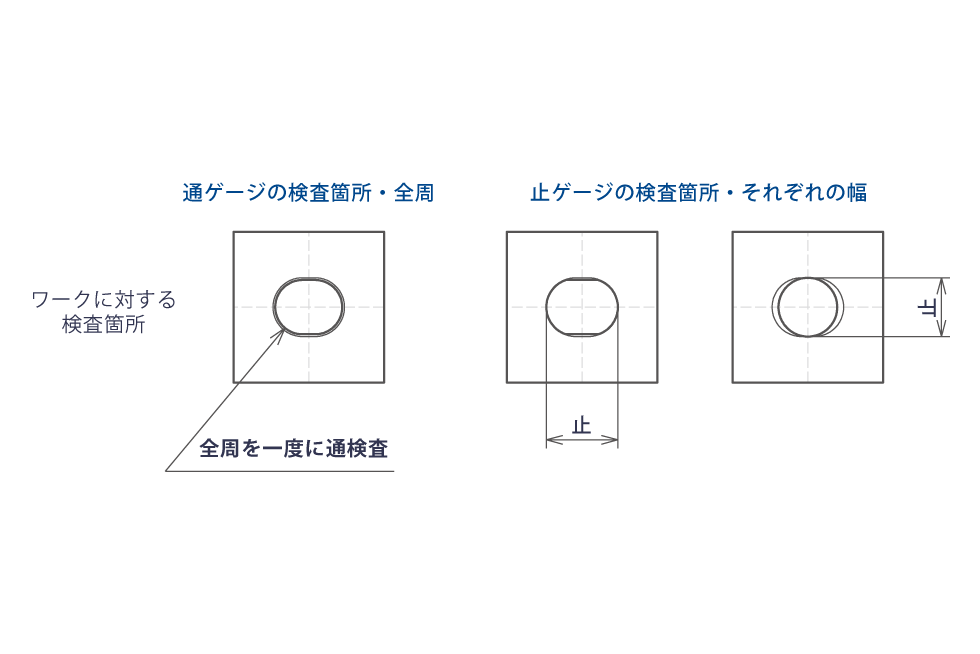

まず通側ゲージを長穴に挿入し、規定どおり通ることを確認します。
次に止側ゲージおよび幅の止り円筒ゲージを用いて、長さ・幅の両方向について止まることを確認します。 - 合否の判定:
通側ゲージが通り、かつ止側検査において長さ・幅のいずれも止まれば合格です。
通側が通らない場合、または止側検査で長さ・幅のいずれかが通ってしまう場合は不合格となります。
長穴栓ゲージは、精密な寸法が要求される機械加工、自動車製造、航空宇宙産業、精密機器製造などの分野で広く使用されています。このツールは、製品の品質と性能を保証する上で不可欠な役割を果たします。
