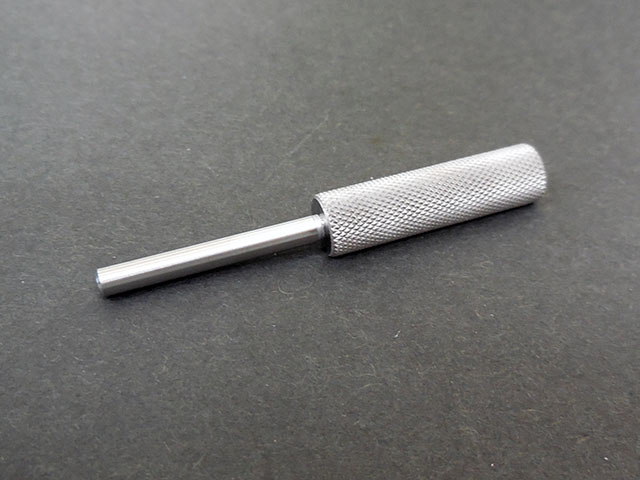

テーパーピンゲージ

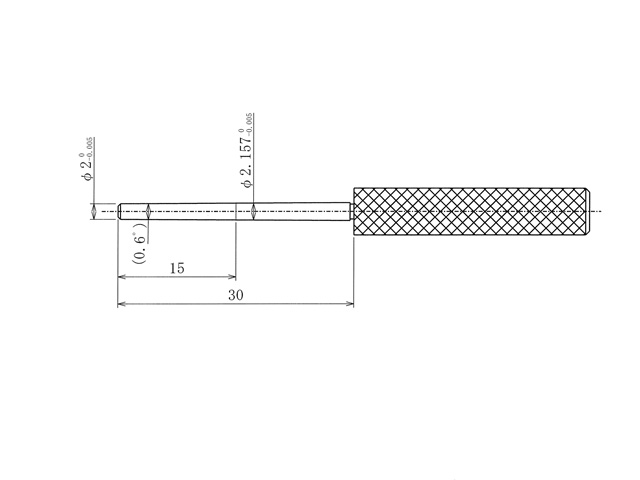

テーパーピンゲージの2D図面
テーパーピンゲージ
テーパーピンゲージの2D図面

ピンゲージ(テーパ)

検査形状
用途
フルオーダー | お見積りへ

お客様仕様に合わせてお見積りができます。設計にあたり図面を添付いただく場合があります。

ピンゲージ(テーパ)について

材質SKD-11(HRC60)
寸法Φ2.0 L=30
精度径公差 0.005
特徴先端から緩やかなテーパーが付いた特注テーパーピンゲージです。
軸の根元は、検査対象物に干渉しないようにニゲ加工を施し、測定時でのトラブル防止となっております。またローレット部を一部カットし、識別用の刻印を入れております。
フルオーダー | お見積りへ

お客様仕様に合わせてお見積りができます。設計にあたり図面を添付いただく場合があります。
