ピンゲージ(穴深さ)
ピンゲージ(穴深さ)について
材質 | SKD-11(HRC60) |

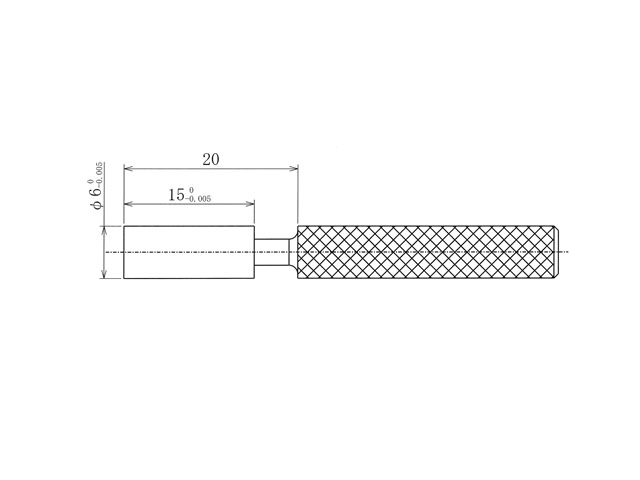

寸法 | Φ6 L=15 |
精度 | 有効長さ公差0.005 |
特徴 | 必要な直径部分の長さが公差0.005、直径公差もマイナス0.005の穴深さ検査ピンゲージです。 直径と深さを同時に検査可能です。検査対象物の底Rに干渉しないように軸の先端に面取り加工をしております。取っ手をローレット加工を施しておりますので作業性向上となっております。 |
材質 | SKD-11(HRC60) |
寸法 | Φ6 L=15 |
精度 | 有効長さ公差0.005 |
特徴 | 必要な直径部分の長さが公差0.005、直径公差もマイナス0.005の穴深さ検査ピンゲージです。 直径と深さを同時に検査可能です。検査対象物の底Rに干渉しないように軸の先端に面取り加工をしております。取っ手をローレット加工を施しておりますので作業性向上となっております。 |
