角形スプラインゲージ(JIS B 1601)

お客様仕様に合わせてお見積りができます。設計にあたり図面を添付いただく場合があります。

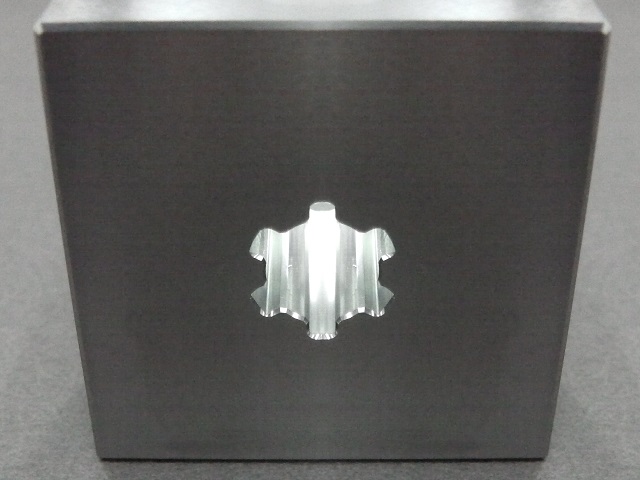

角形スプラインゲージ(JIS B 1601)について

材質	SKD-11(HRC58)

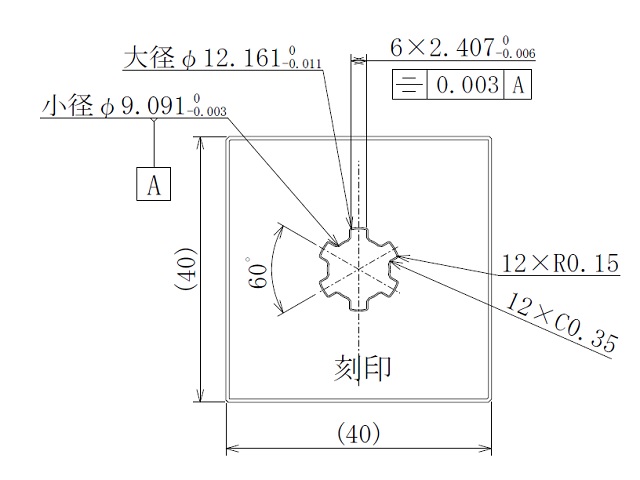

寸法	40×40 T=20
精度	小径+0,-0.003 対称度 0.003 溝幅 +0,-0.006
特徴	JIS B 1601 を参考に製作しました、特注角形スプラインゲージです。小径の中心を基準として、各溝が『対称度 0.003』『溝幅 0,-0.006』と精密に加工されています。短納期製作可。

お客様仕様に合わせてお見積りができます。設計にあたり図面を添付いただく場合があります。
