特注段付きピンゲージ
- 検査形状

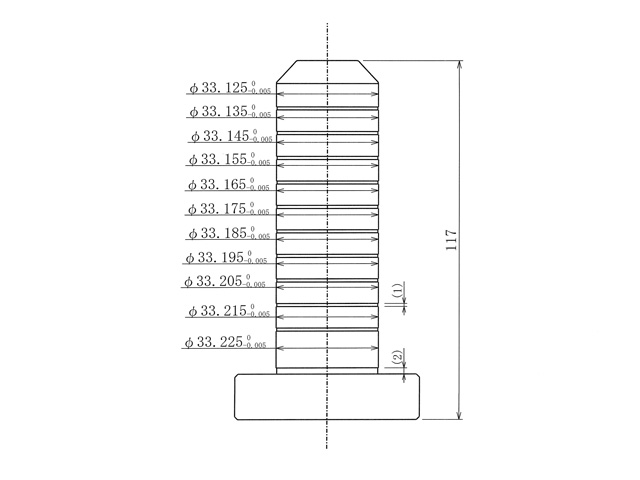

特注段付きピンゲージについて
材質 | SKD-11(HRC60) |
寸法 | Φ33 L=117 |
精度 | 直径公差0.005 |
特徴 | 仕上がり径ピッチが0.01の特注精密段付きピンゲージです。段付きゲージにする事により、作業性の向上と製作個数の削減になります。軸径偏差部に逃がし溝を施してありますので、正確に穴径チェックが可能です。固定台はいろいろなサイズがあり、検査時、安定の良い台に付け替え可能になっています。 |
材質 | SKD-11(HRC60) |
寸法 | Φ33 L=117 |
精度 | 直径公差0.005 |
特徴 | 仕上がり径ピッチが0.01の特注精密段付きピンゲージです。段付きゲージにする事により、作業性の向上と製作個数の削減になります。軸径偏差部に逃がし溝を施してありますので、正確に穴径チェックが可能です。固定台はいろいろなサイズがあり、検査時、安定の良い台に付け替え可能になっています。 |
