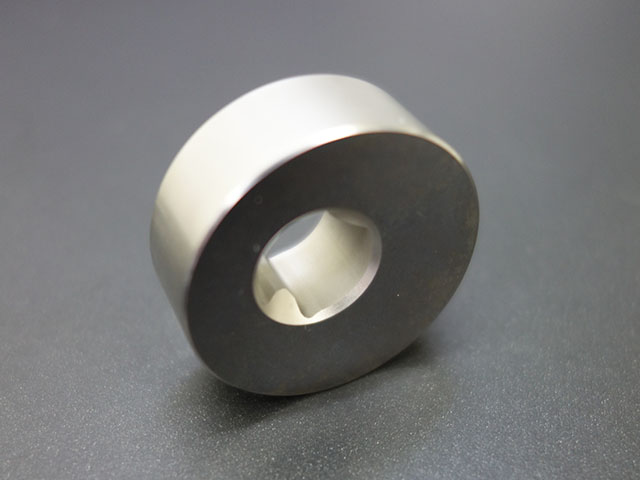

輪郭検査ゲージ
センター位置振れ異形状を検証する特注精密ゲージです。
輪郭検査ゲージについて
| 材質 | SKD-11(HRC60) |

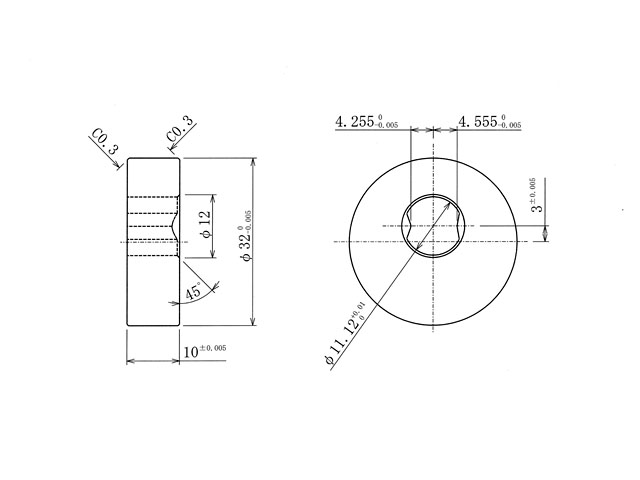

| 寸法 | Φ32 検証部Φ11（最外径） |
| 精度 | 形状公差 0.005 |
| 特徴 | センター位置振れ異形状を検証する特注精密ゲージです。平面度0.002 平行度0.002 天面に誘いのテーパー加工を施して、一方で底面がエッジになっています。ワークの高さも同時に検証できます。 |
