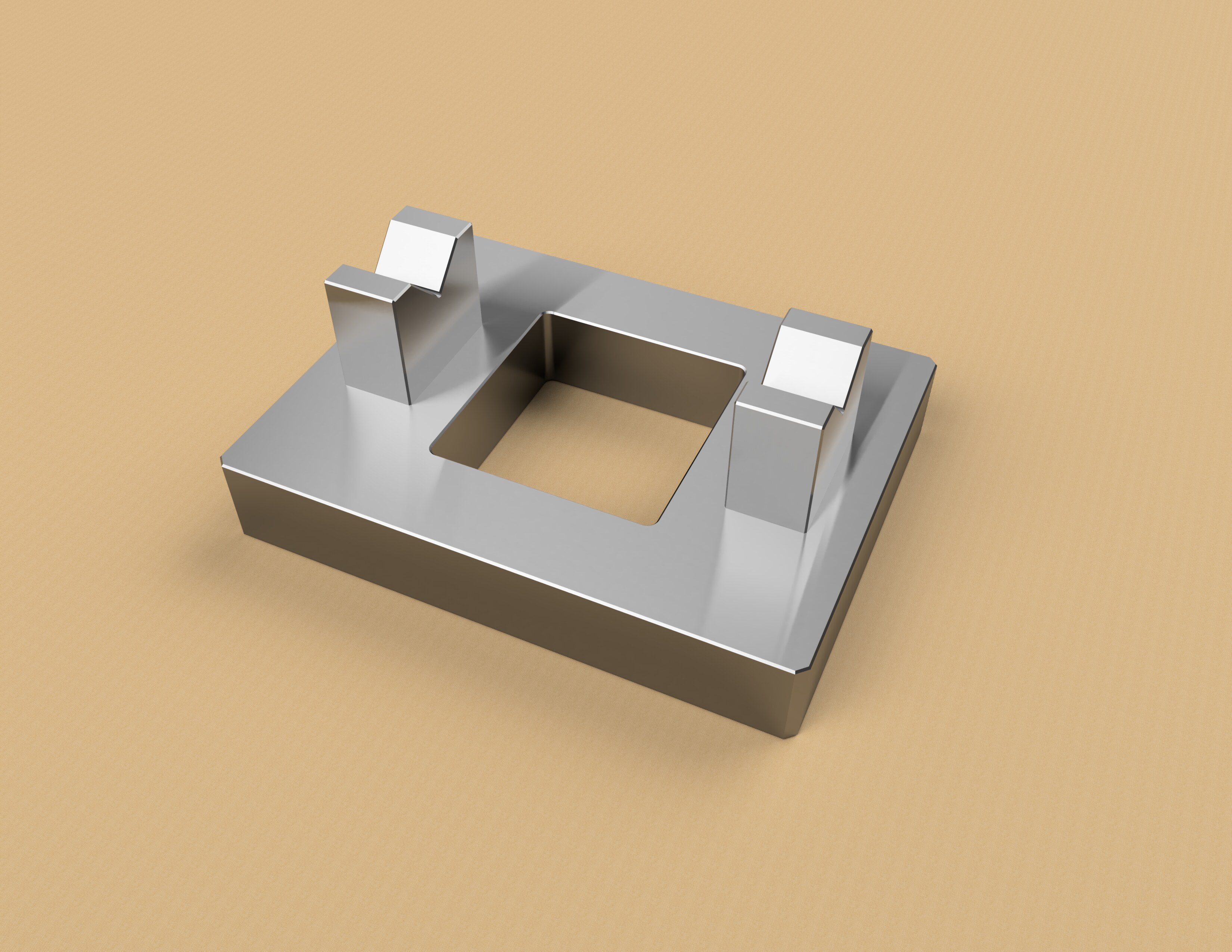

画像測定機用治具は、円筒形状の物体を支持するために使用される精密治具です。
主に円筒形状の部品を安定して保持しながら、画像測定機で測定をするために設計されています。
他にもパイプ形状の製品にピンゲージを通して保持をする等の保持方法もございます。

特長

• 画像測定:
  中央の抜き形状から光を透過させることで、安定した測定が可能です。
• 位置決め:

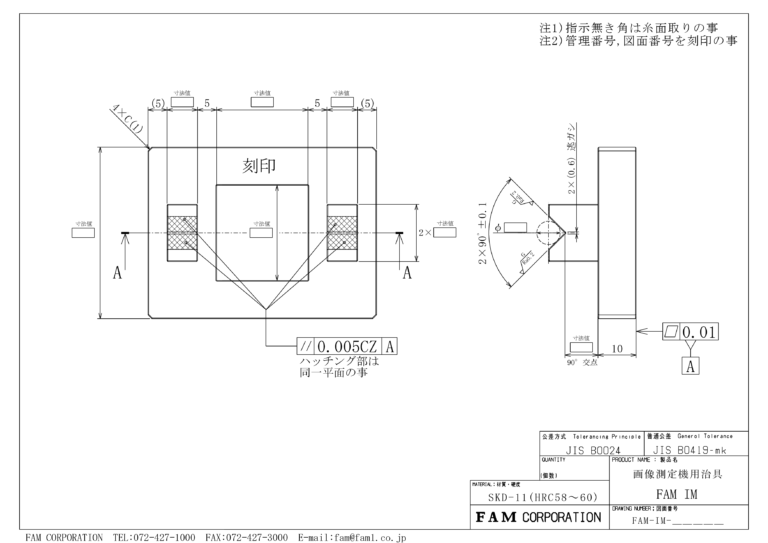

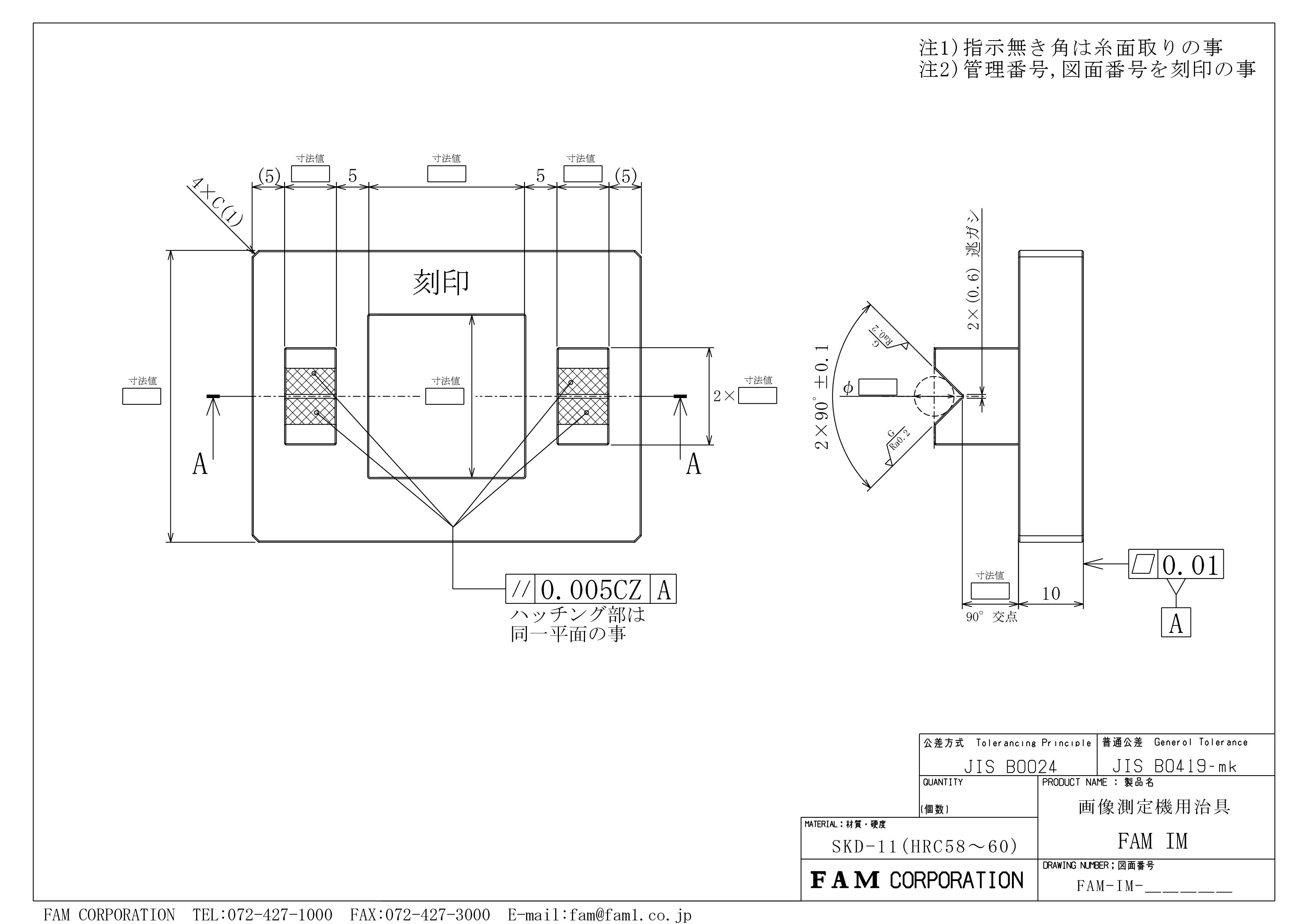

  Ｖ字形状は平面研削で同時加工をしており底面との平行もでているため、安定した位置精度を実現します。
  また、Ｖブロックの側面にワークを当てることで、簡単に繰り返し測定が行えます。
• カスタマイズ:
  お客様の使い勝手に合わせたカスタマイズが可能ですので、御社にとっての最良治具となります。
