通ゲージにケガキ線を追加した六角穴用ゲージ

特注六角穴用ゲージ 製作までの経緯

ホームページからのお問い合わせ

加工した六角穴の有効深さが足りているか検査する必要があるため、六角穴用ゲージの通側に目印となるケガキ線を追加可能でしょうか?

ファムの対応

お客様の問い合わせ内容を社内で検討しました。

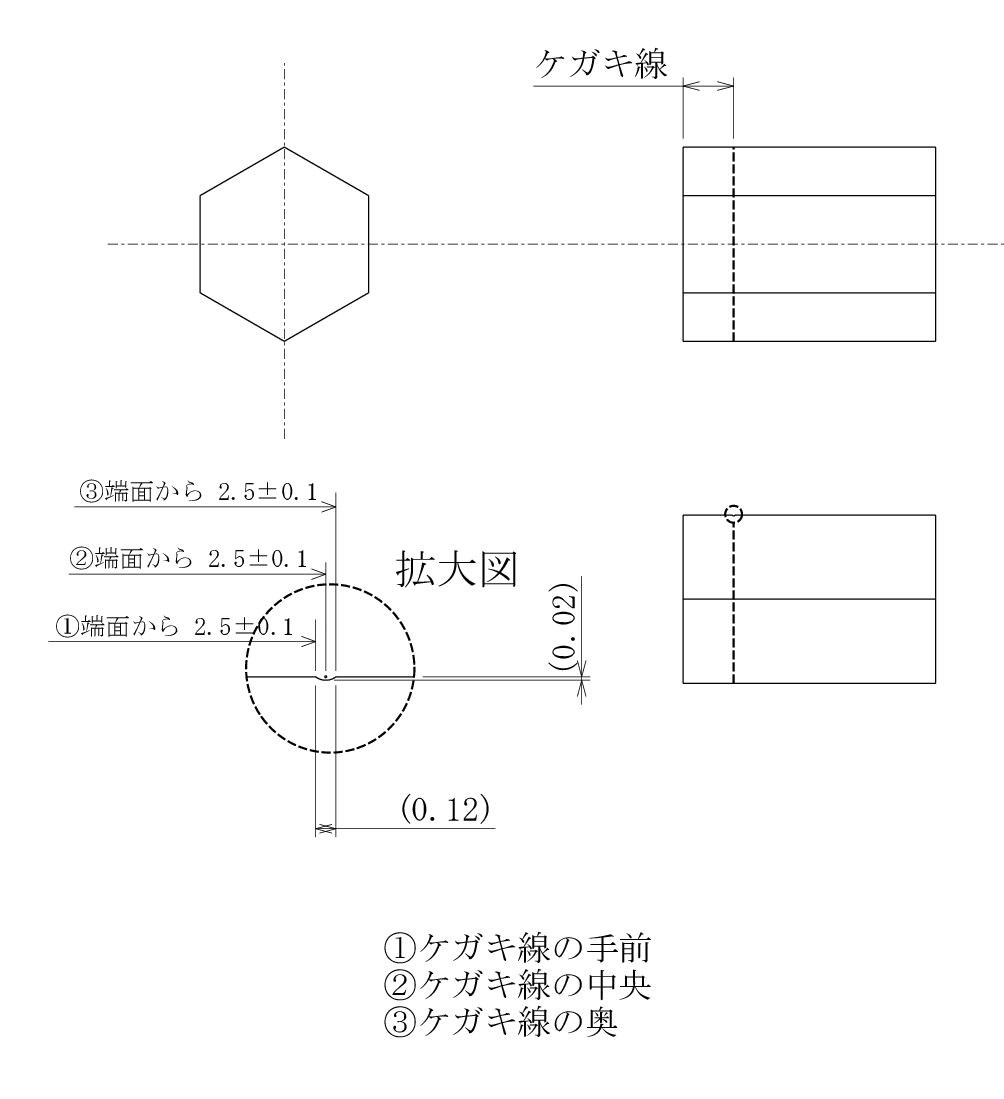

ケガキ線の追加は可能でしたが、目視可能なケガキ線の幅があるため、ケガキ線の位置の指示が3パターン(下図参照)あることがわかりました。下図をお客様に説明した上で、図面と御見積りを提出した結果、ケガキ線の位置は③でご発注いただく事となりました。

六角穴用ゲージのケガキ線追加加工

納品後のお客様の声

「事前にゲージメーカの見解をお聞きしたことで、事前に良し悪しの検討することができたので助かりました。納品後も問題なく使用できています」と大変嬉しいお言葉を頂くことが出来ました。

ファムでは、様々なゲージ・治具・測定器を製作してきた実績から、お客様に最適なゲージ・治具・測定器をご提案させて頂いております。是非お気軽にお問い合わせ下さい。
