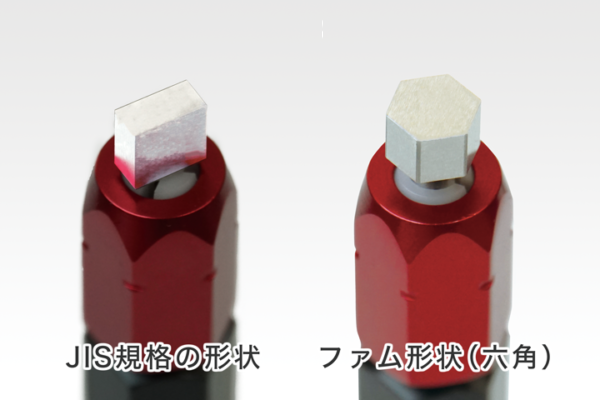

六角穴用ゲージ(止り側:六角形状)
六角穴用ゲージ(止り側:六角形状)

六角穴用ゲージ

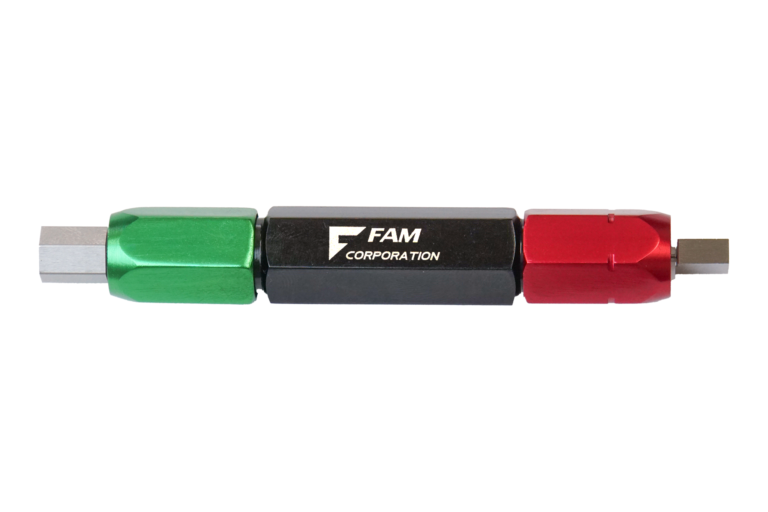

六角形状が正しく機械加工されているかを検査するリセスゲージです。

用途
製品タグ
規格品 | お見積りへ

ご希望の製品を選択してお見積りができます。

フルオーダー | お見積りへ

お客様仕様に合わせてお見積りができます。設計にあたり図面を添付いただく場合があります。

六角穴用ゲージについて

規格品 六角穴用ゲージの特徴

規格JIS B 1016-ISO 23429
納期受注後実働7日以内
材質・硬度SKD-11 HRC60以上

六角穴用ゲージとは

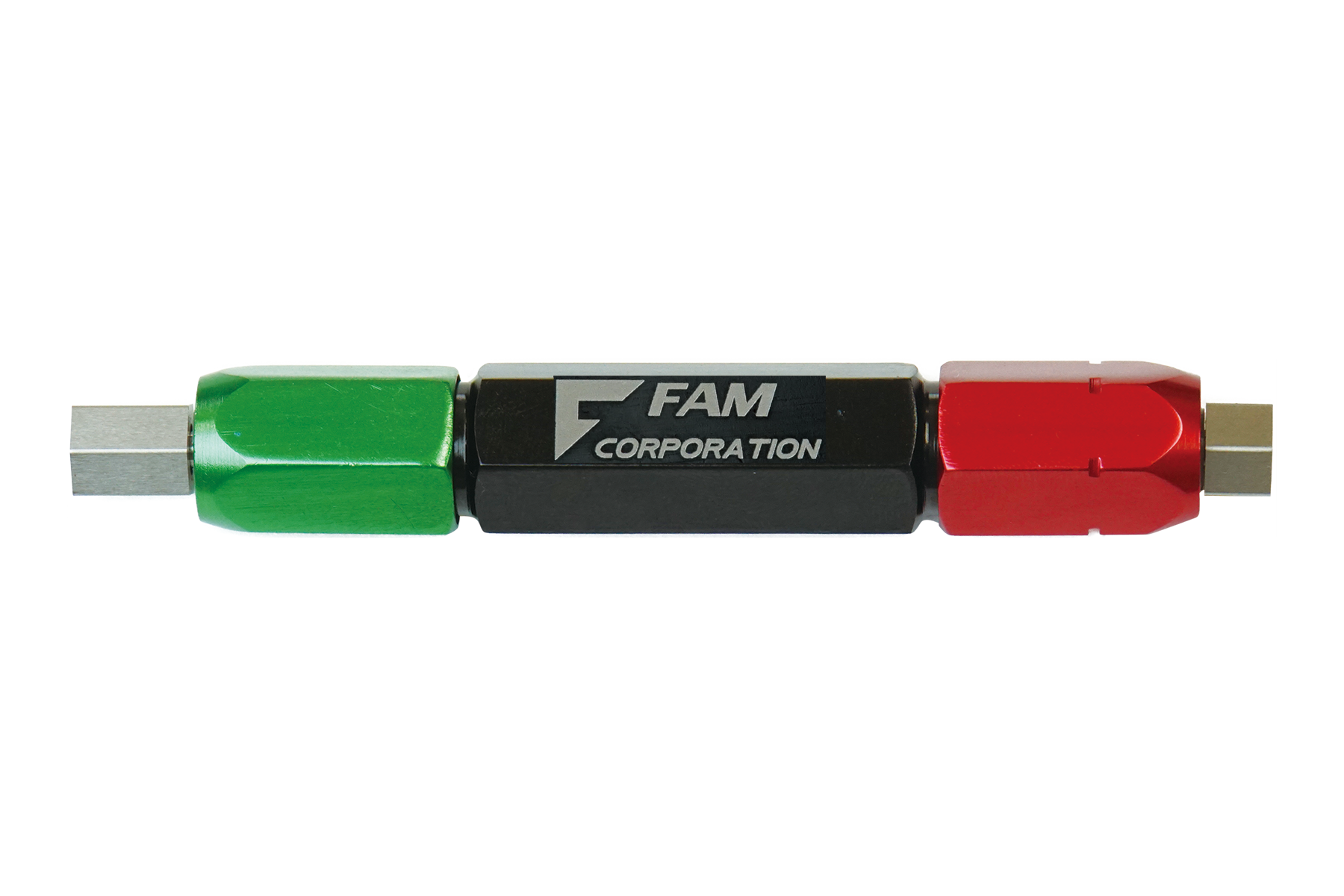

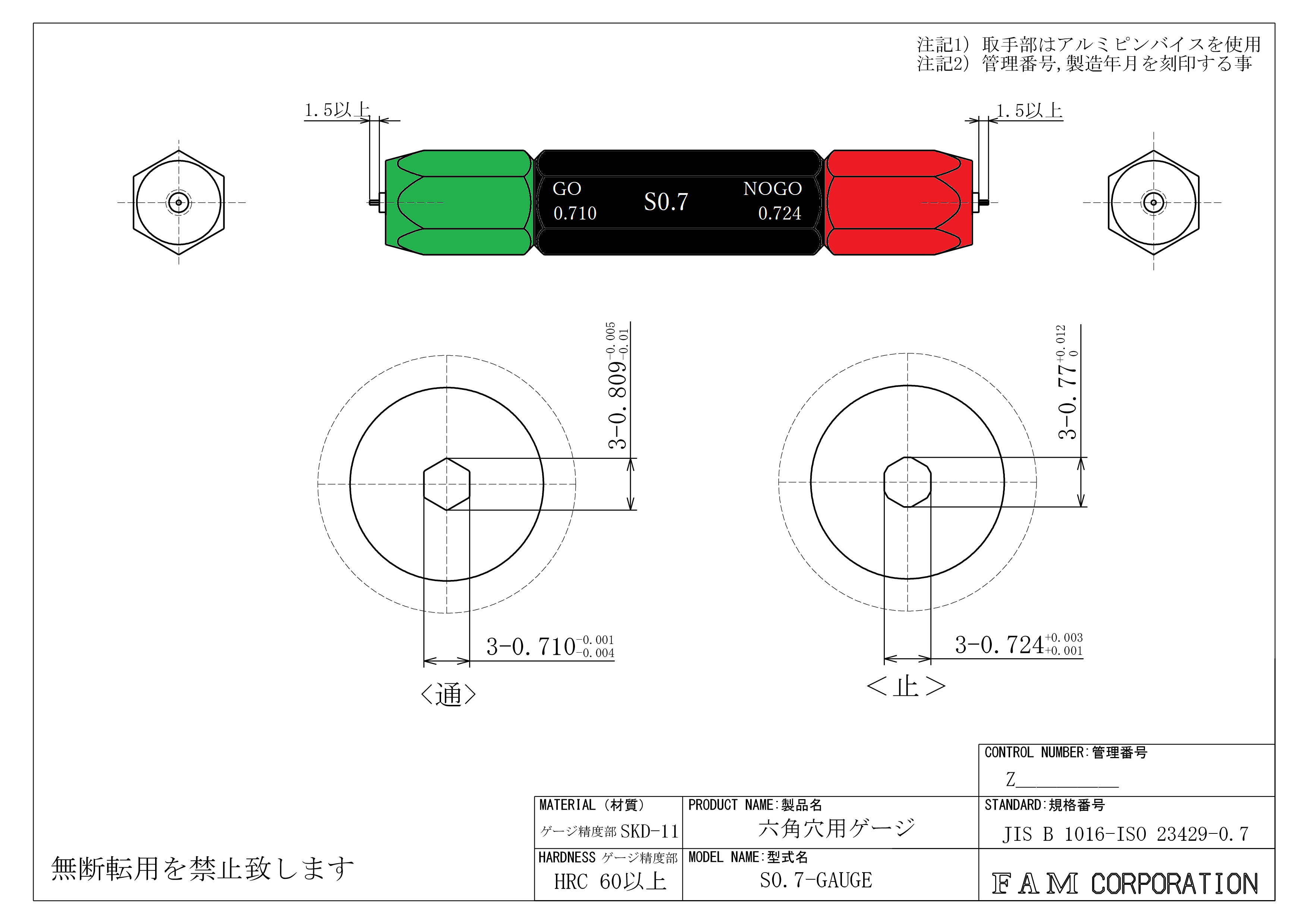

  1. 六角穴用ゲージは、六角形状が正しく機械加工されているかを検査するリセスゲージです。通り側(青の取手)と止り側(赤の取手)があり、もし止り側のゲージが入った場合、JIS規格よりも形状が大き過ぎることになるので不合格品となります。止まり側が入らないで、通り側のゲージが入れば合格品となります。もし通り側のゲージも入らなければ形状が小さすぎることになるので不合格品となります。六角穴用ゲージは最終検査や受け入れ検査だけではなく、現場作業での検査にも大きな助けになります。
  2. 六角ゲージで検査する際、側面方向や回転方向に高い負荷を加えることはゲージ破損の原因となります。
  3. ゲージ先端にはケガ防止の微小R(R0.05程度)を施しております。
  4. ゲージの校正承っております。
  5. 納品の際には0.001mm単位の測定表を添付致します。また、ご希望により測定機器の校正証明書を添付致します。(別途費用)

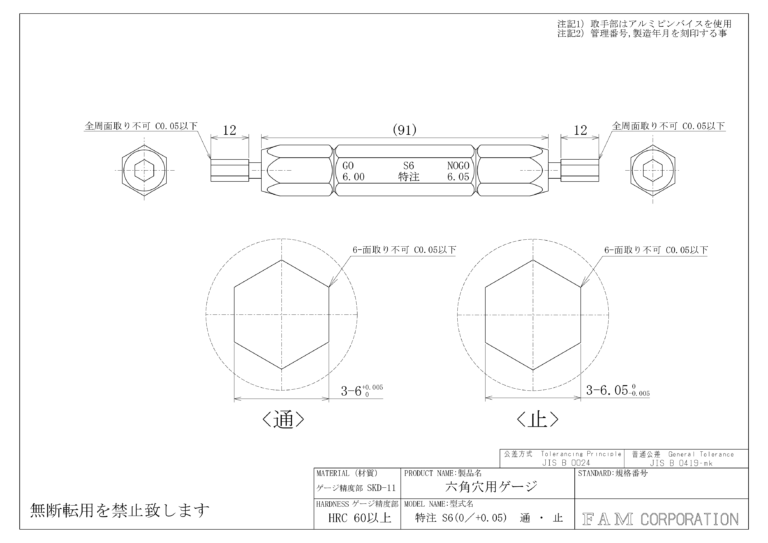

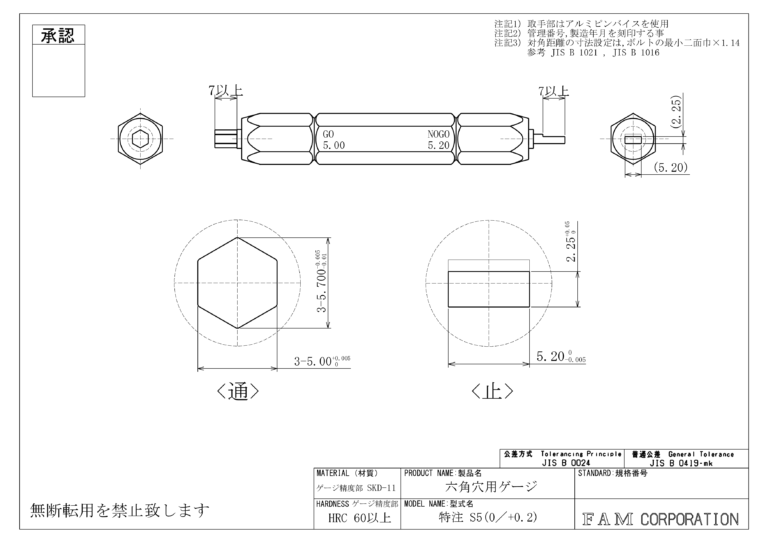

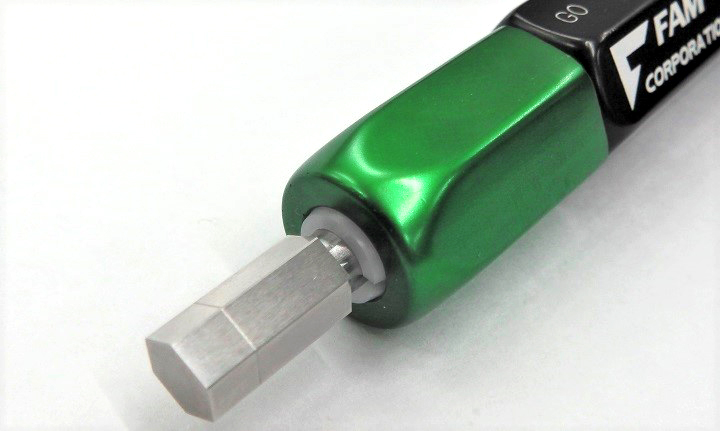

  6. JIS規格以外の特注形状も対応可能です。インチサイズや指定位置でのケガキ線の追加等も承っておりますので、お気軽にご相談ください。

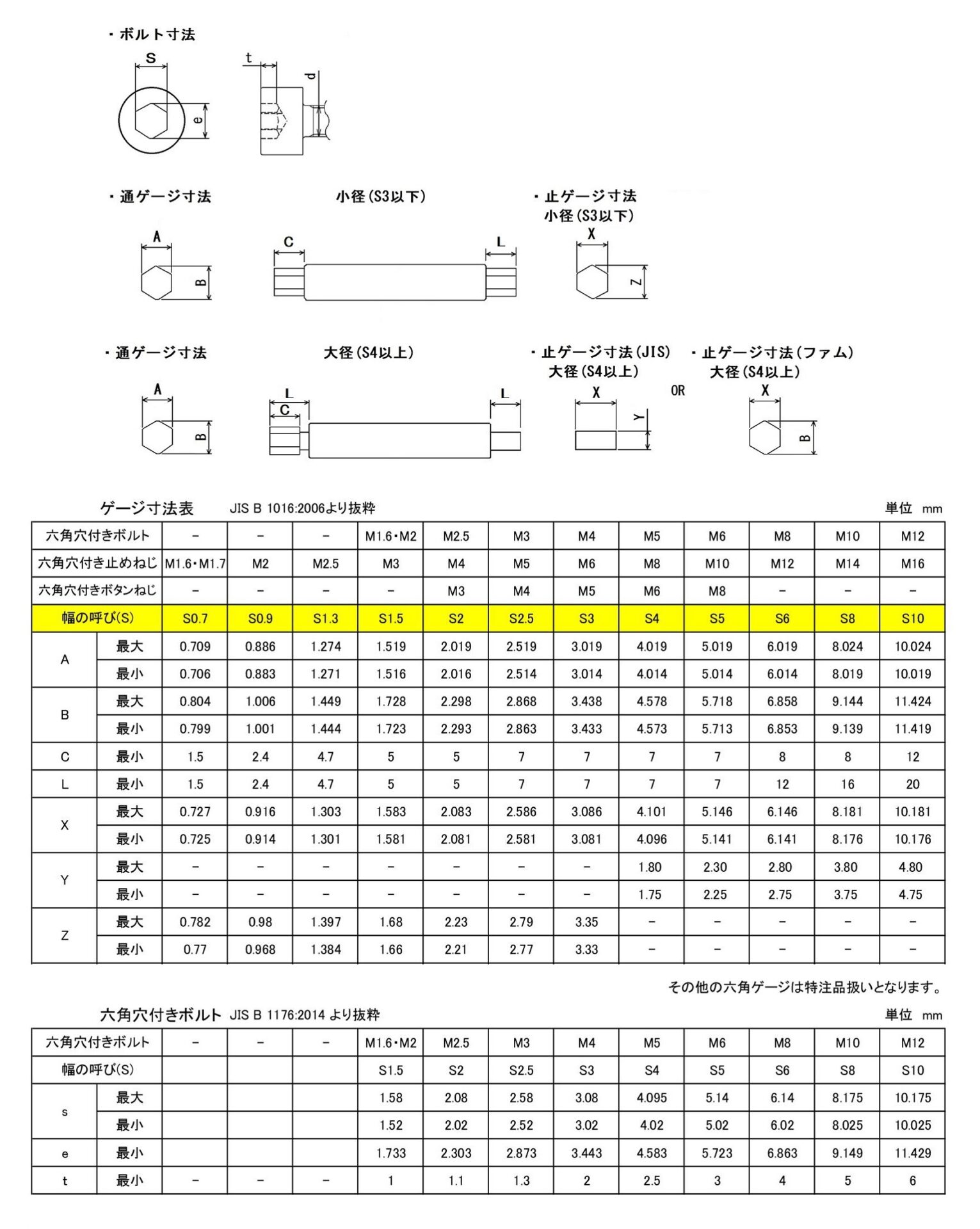

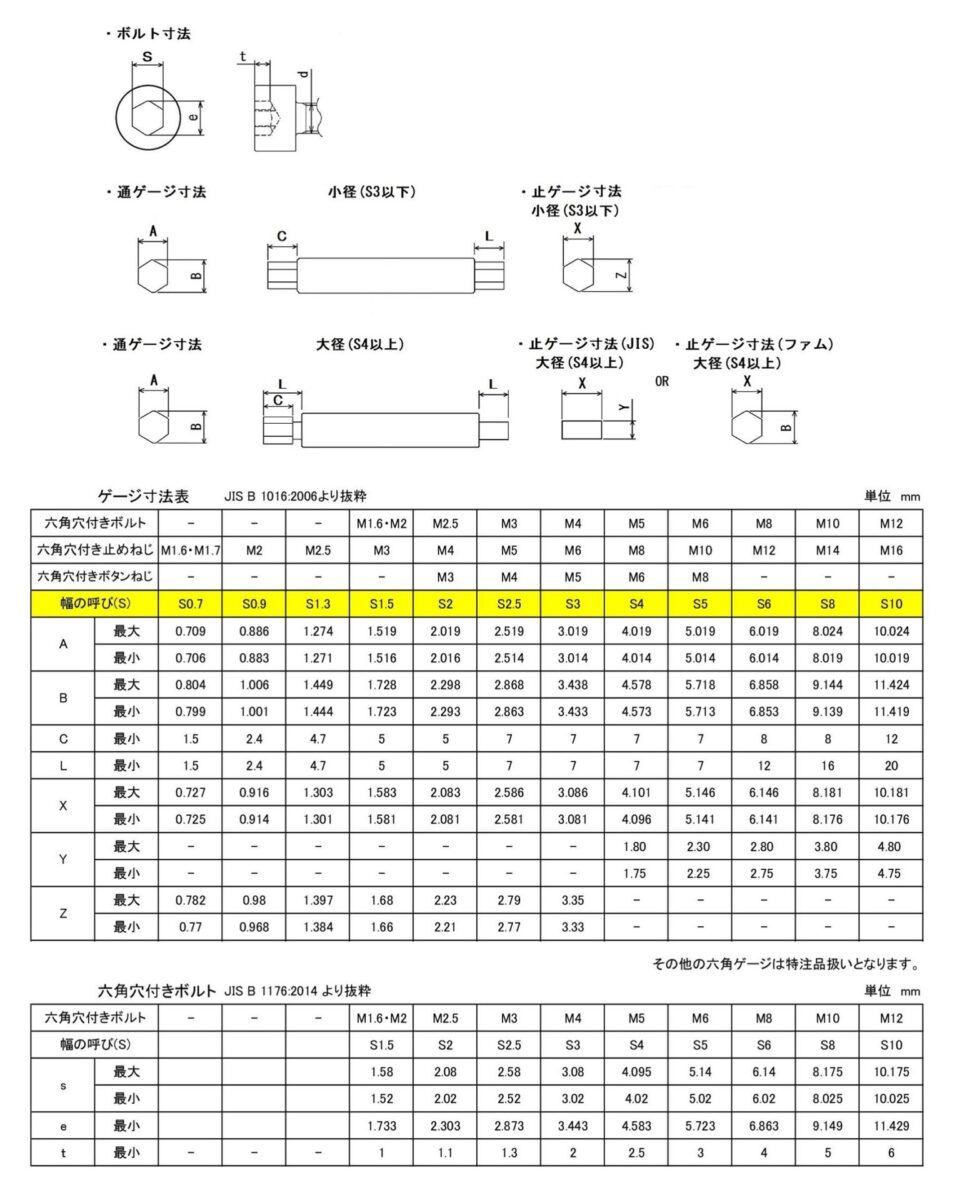

JIS B 1016 六角穴用ゲージ規格表
JIS B 1016より抜粋
