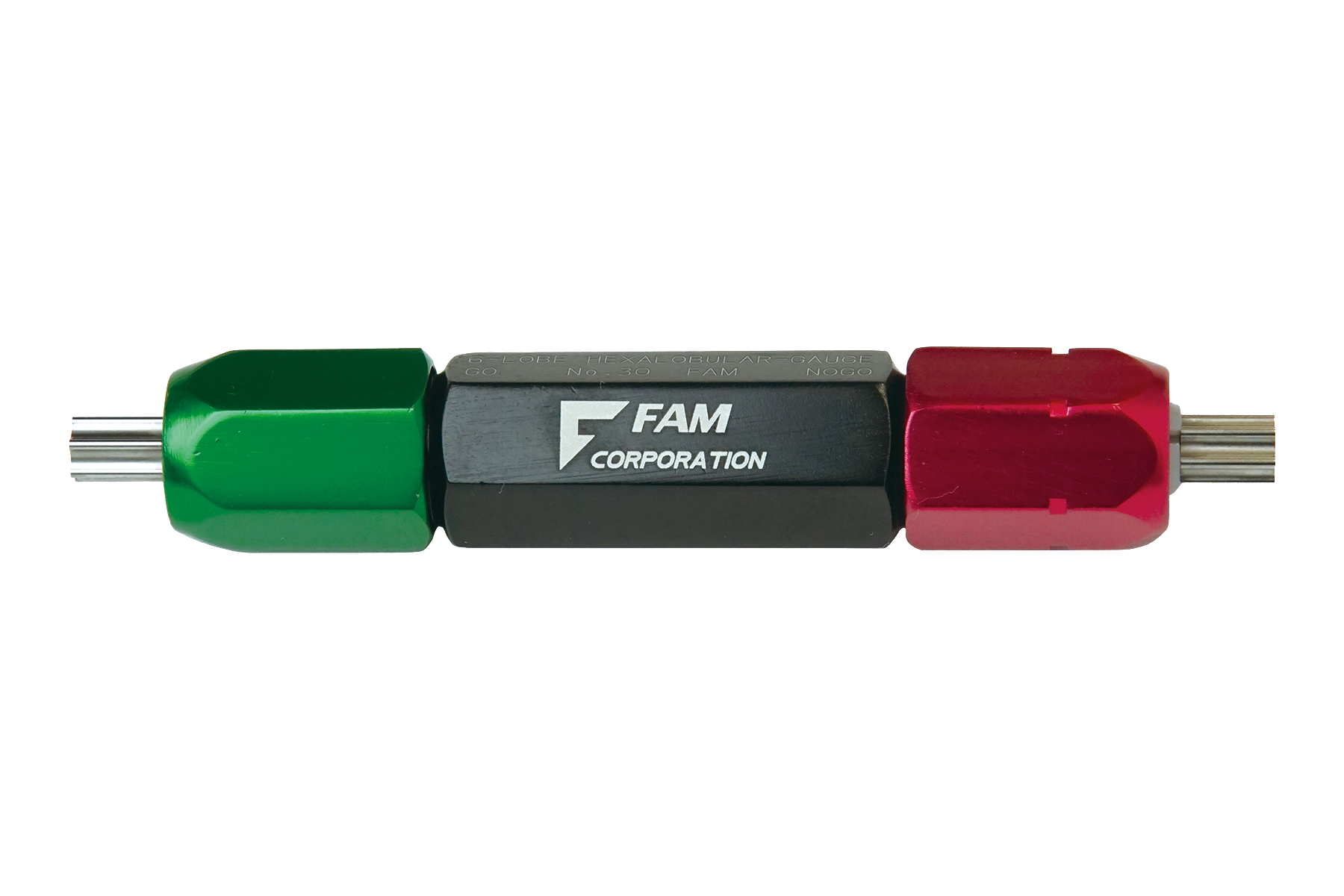

ヘクサロビュラゲージ

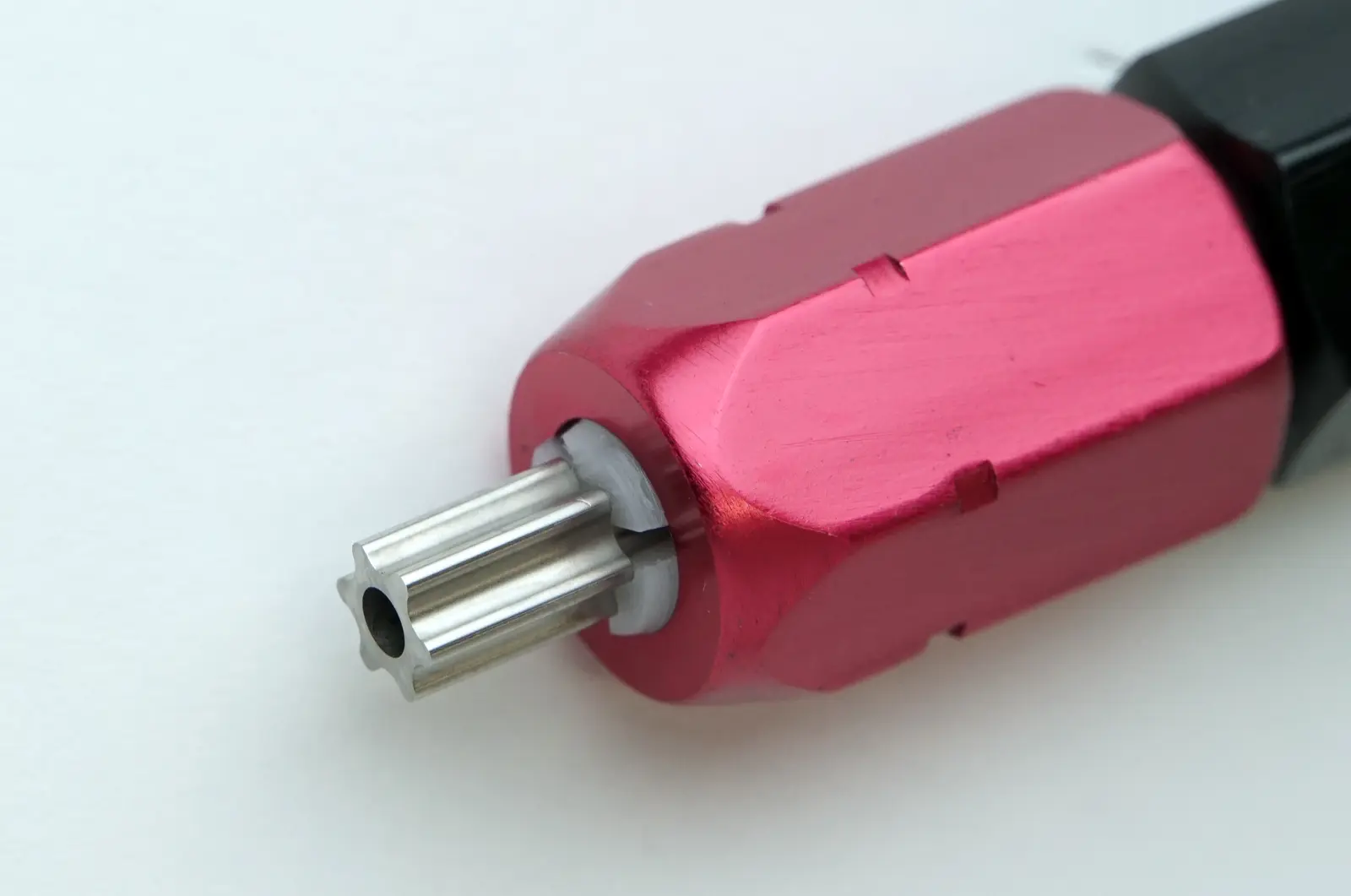

ヘクサロビュラゲージの先端
ヘクサロビュラゲージ
ヘクサロビュラゲージの先端

ヘクサロビュラゲージ(JIS B 1015-ISO 10664)

トルクスねじ等のヘクサロビュラ穴の形状が正しく機械加工されているかを検査するリセスゲージです。

規格品 | お見積りへ

ご希望の製品を選択してお見積りができます。

フルオーダー | お見積りへ

お客様仕様に合わせてお見積りができます。設計にあたり図面を添付いただく場合があります。

ヘクサロビュラゲージ(JIS B 1015-ISO 10664)について

規格品 ヘクサロビュラゲージの特徴

規格JIS B 1015-ISO 10664
納期受注後実働7日以内
材質・硬度SKD-11 HRC60以上
弊社へクサロビュラゲージは、通常のゲージでは検査できない『いたずら防止の突起付きボルト(タンパープルーフ仕様)』も検査可能です。

また、JASO F 116:2019(自動車部品-へクサロビュラ付きねじ部品)も弊社へクサロビュラゲージで検査可能です。

ヘクサロビュラゲージとは

  1. ヘクサロビュラゲージは、トルクスねじ等のヘクサロビュラ穴の形状が正しく機械加工されているかを検査するリセスゲージです。通り側(青の取手)と止り側(赤の取手)があり、もし止り側のゲージが入った場合、JIS規格よりも形状が大き過ぎることになるので不合格品となります。止り側が入らないで、通り側のゲージが入れば合格品となります。もし通り側のゲージも入らなければ形状が小さすぎることになるので不合格品となります。ヘクサロビュラゲージは最終検査や受け入れ検査だけではなく、現場作業での検査にも大きな助けになります。
  2. ヘクサロビュラゲージで検査する際、側面方向や回転方向に高い負荷を加えることはゲージ破損の原因となります。
  3. ゲージの校正承っております。
  4. 納品の際には0.001mm単位の測定表を添付致します。また、ご希望により測定機器の校正証明書を添付致します。(別途費用)
  5. JIS規格以外のサイズ・特注形状も対応可能ですので、お気軽にご相談ください。

そもそも、ヘクサロビュラ形状ってなに?

ネジメーカーのNBK様がヘクサロビュラ形状について、解り易く解説されております。

JIS規格のヘクサロビュラ穴の止り検査について

JIS規格では、ヘクサロビュラ穴の止り検査に2種類のゲージを使います。詳細は下記動画を参照ください

  1. 寸法A及びGeに対する止り側ゲージ(ヘクサロビュラゲージ)
  2. 寸法Bに対する止り側円筒ゲージ(ピンゲージ等)

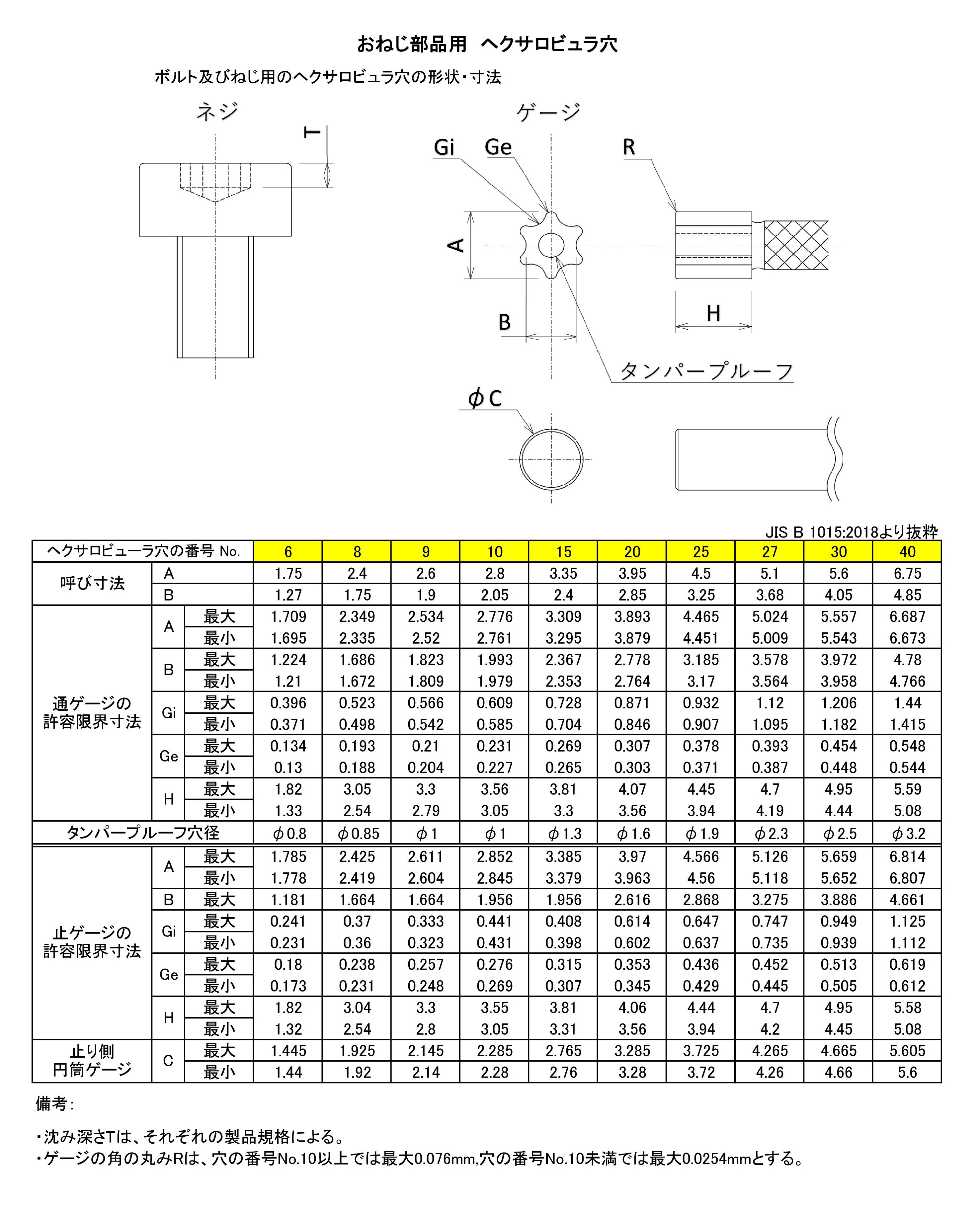

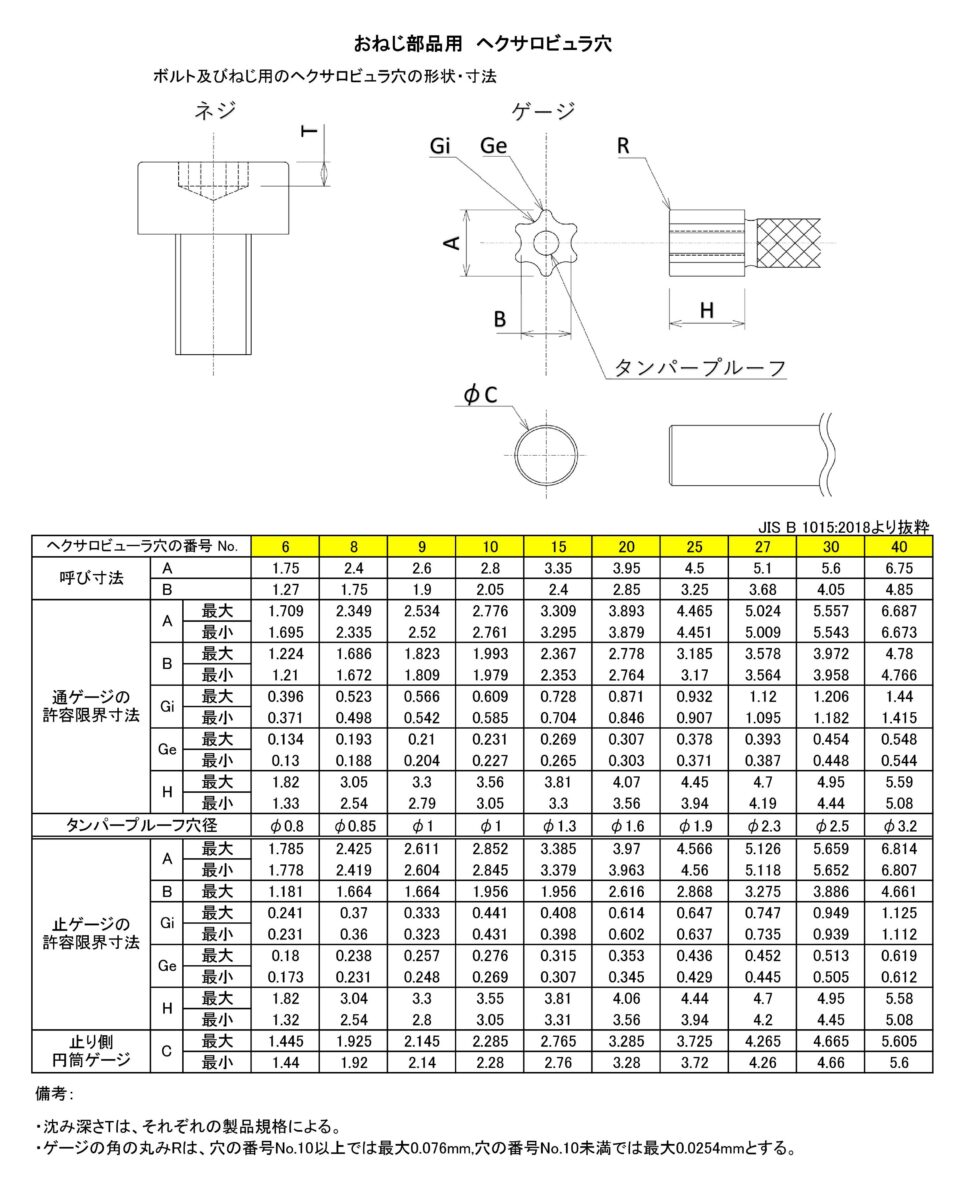

JIS B 1015より抜粋

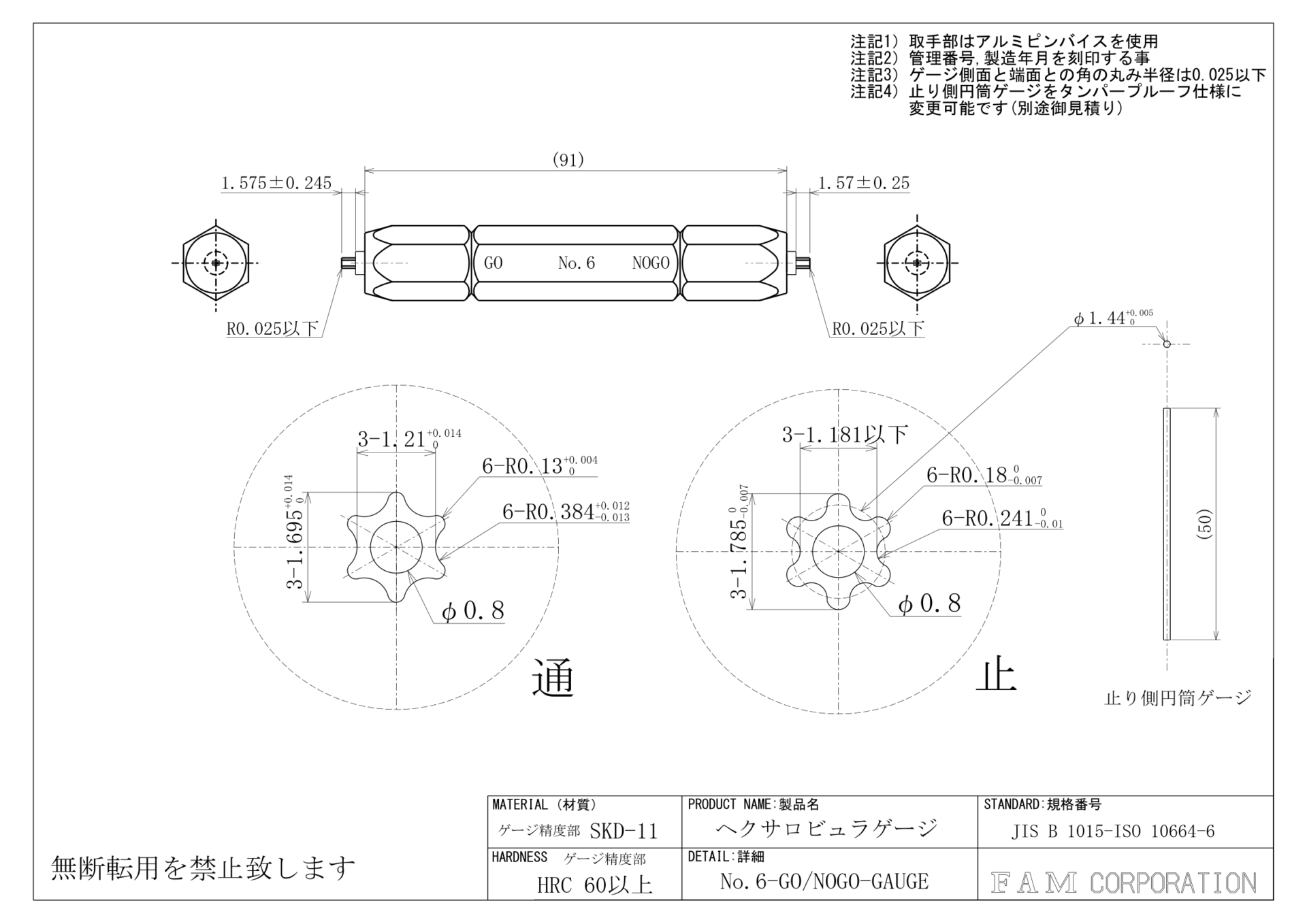

ヘクサロビュラゲージの2D図面

納入先企業一覧

順不同・敬称略

  • 株式会社 シマノ 様
  • 帝人ナカシマメディカル 株式会社 様
  • 京セラ 株式会社 様
  • 株式会社 葵精螺製作所 様
  • 株式会社 AimedicMMT 様
  • 株式会社ACTYPOWER 様
  • NBK 鍋屋バイテック株式会社 様
  • メイラ 株式会社 様
  • 日本電産 コパル電子 株式会社 様
  • 株式会社 ソニック石川 様
  • 日本ケミカルスクリュー 株式会社 様
  • 太平洋工業 株式会社 様
  • ミネベアミツミ 株式会社 様
  • オリンパステルモバイオマテリアル 株式会社 様
  • 川崎重工業 株式会社 様
  • パイオニアデジタルデザインアンドマニュファクチャリング 株式会社 様
  • 株式会社 日本エム・ディ・エム 様
  • 株式会社 光生 様
  • 昭和金属工業 株式会社 様
  • 東フロコーポレーション 株式会社 様
  • 合資会社 後藤製作所 様
  • 株式会社 オーエスアイツール 様
  • Zama Precision Industry Manufacturing Inc. Philippines, Inc. 様
  • 西島メディカル 株式会社 様
  • 大羽精研 株式会社 様
  • 株式会社 新城製作所 様
  • 藤井精工 株式会社 様
  • 株式会社 東海螺子 様
  • 株式会社 ジェイテクト 様

他 数十社以上
