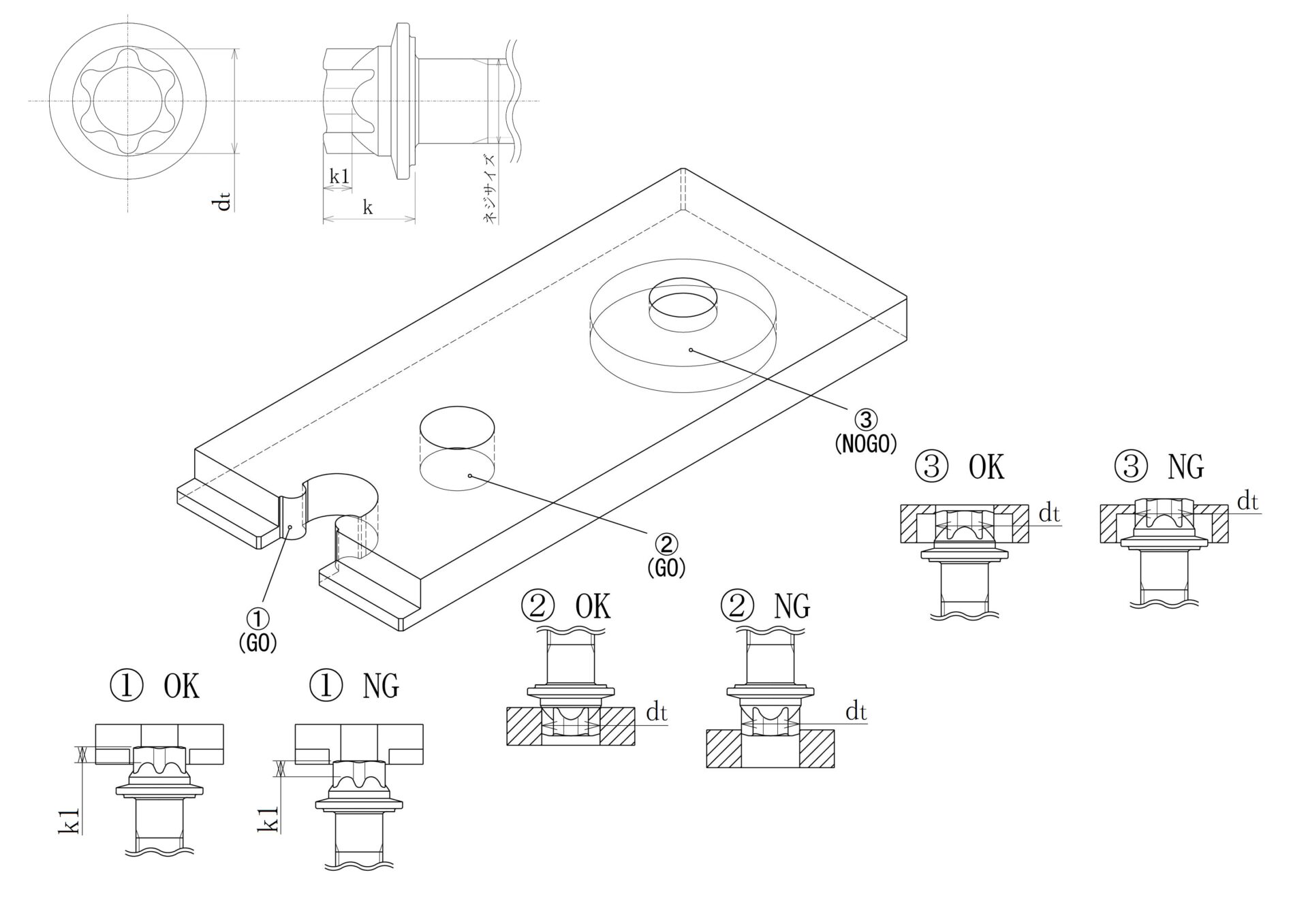

トルクスE型フランジ検査ゲージの使い方

トルクスE型フランジ検査ゲージ(IFI-562:2008)

トルクスE型フランジ検査ゲージは、E型(External)トルクス形状が正しく機械加工されているかを検査するためのゲージです。

規格品 | お見積りへ

ご希望の製品を選択してお見積りができます。

フルオーダー | お見積りへ

お客様仕様に合わせてお見積りができます。設計にあたり図面を添付いただく場合があります。

トルクスE型フランジ検査ゲージ(IFI-562:2008)について

トルクスE型フランジ検査ゲージの特徴

規格IFI-562:2008
納期受注後実働22日以内(応相談)
材質・硬度SKD-11 HRC61

トルクスE型フランジ検査ゲージとは

  1. トルクスE型フランジ検査ゲージは、E型(External)トルクス形状が正しく機械加工されているかを検査するためのゲージです。
  2. 納品の際には0.001mm単位の測定表を添付致します。
    また、ご希望により測定機器の校正証明書を添付致します。(別途費用)
  3. その他のサイズ・特注形状も対応可能ですので、お気軽にご相談ください。
    ※JASO F116規格に対応したゲージも特注製作可能です。
IFI-562 規格表

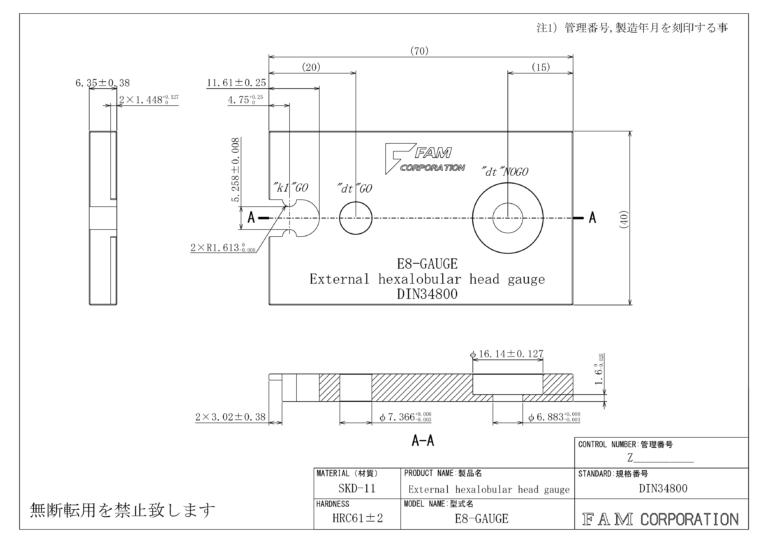

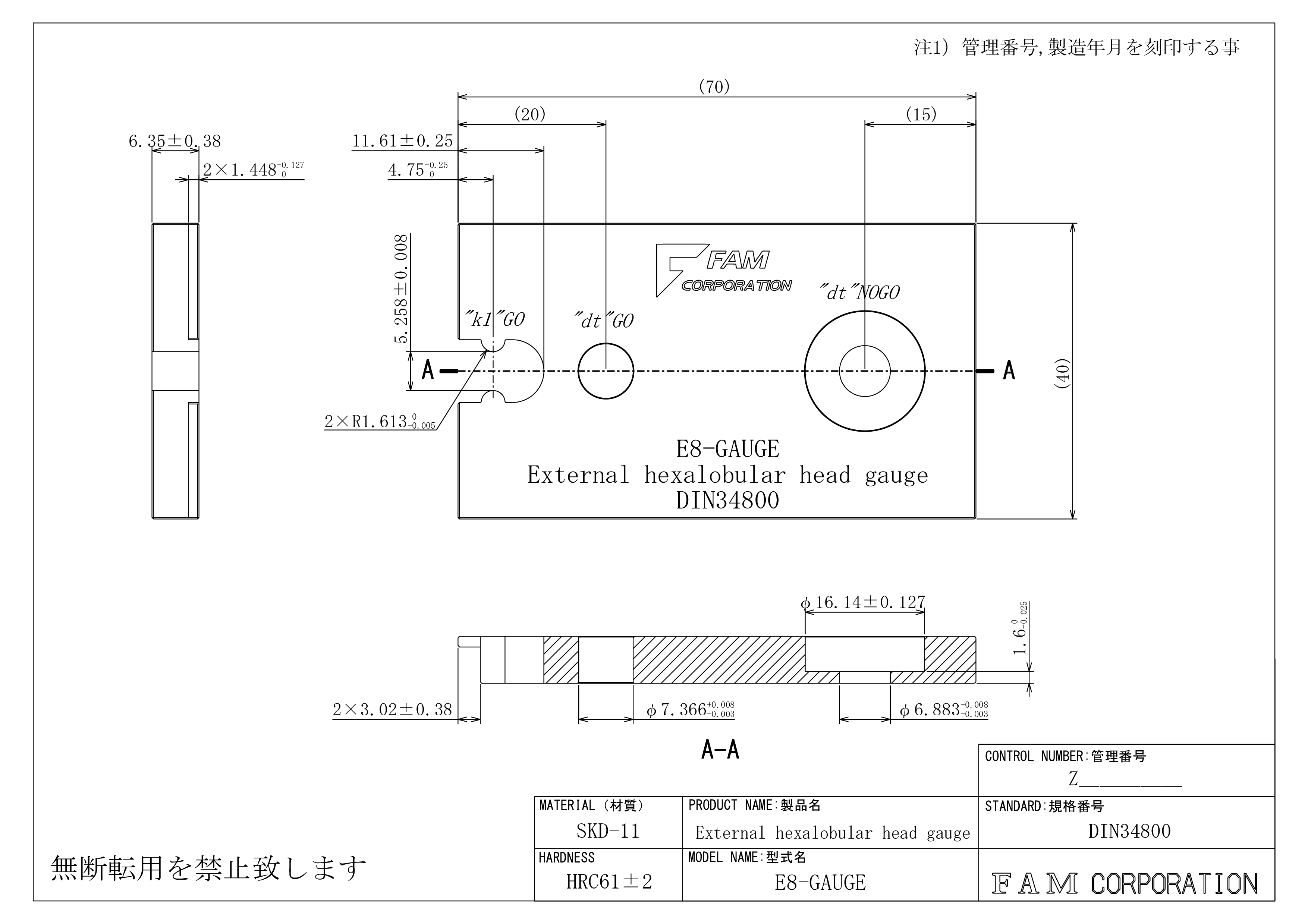

IFI-562 ゲージ寸法規格表

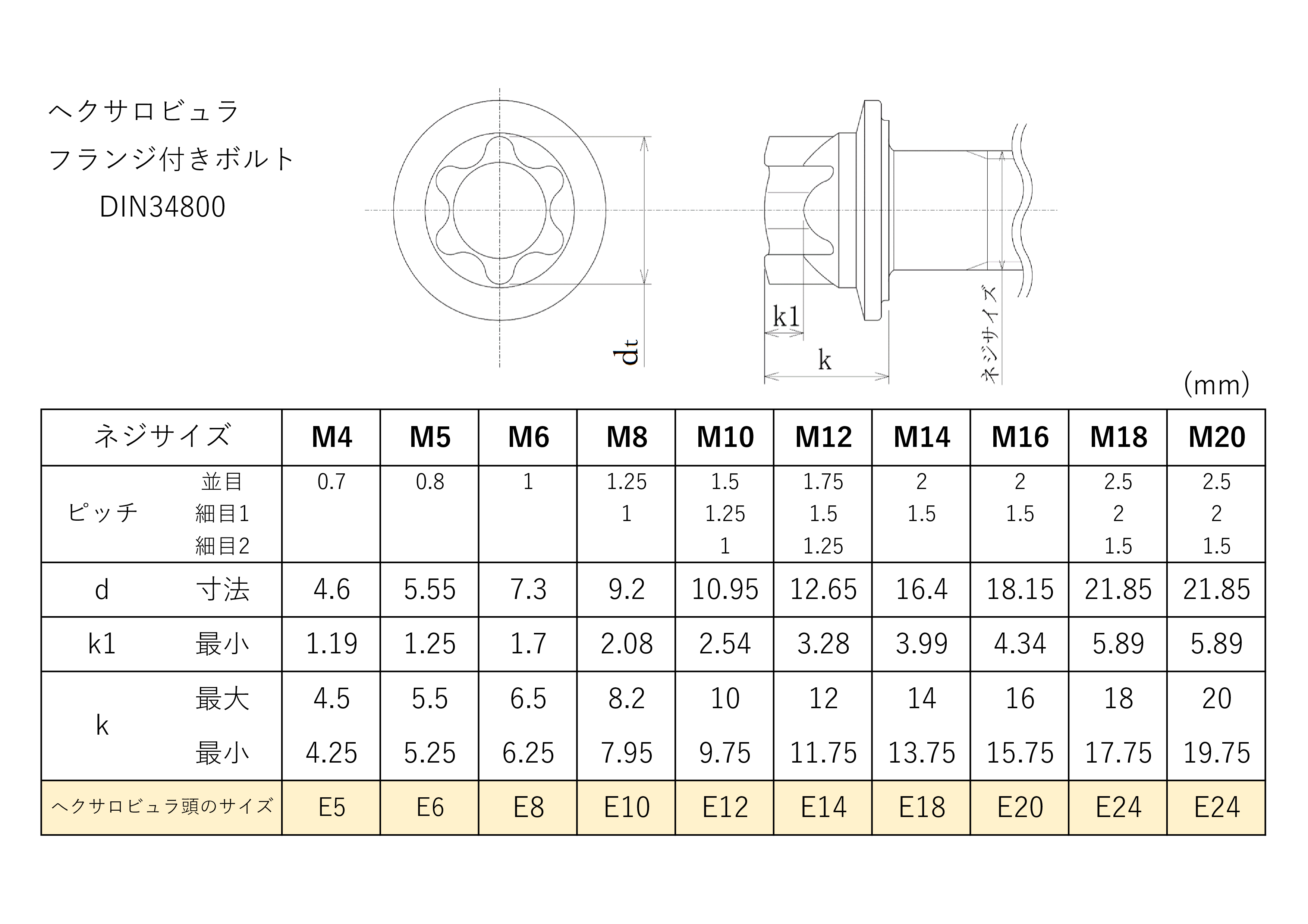

トルクスE型フランジ付きボルト

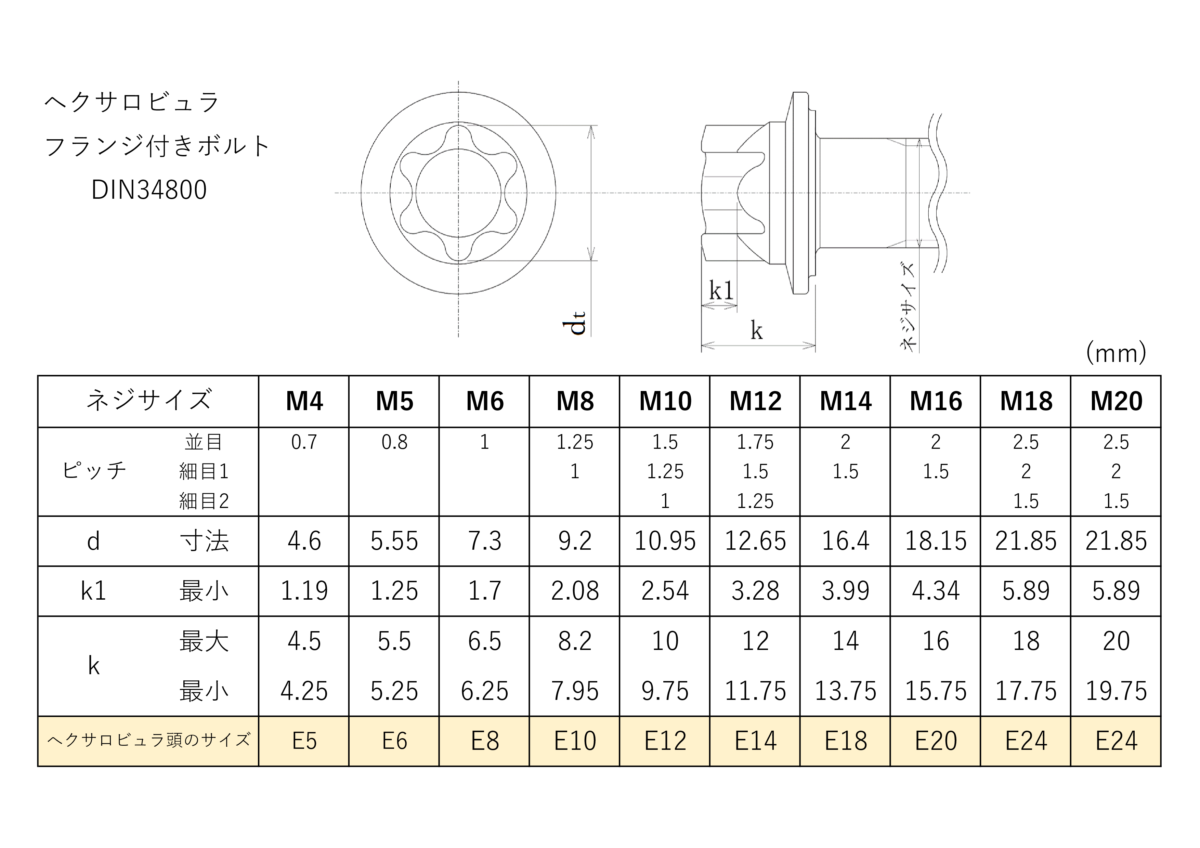

トルクスE型フランジ付きボルト(検査対象)の規格表
