ヘクサロビュラドライバービットゲージ

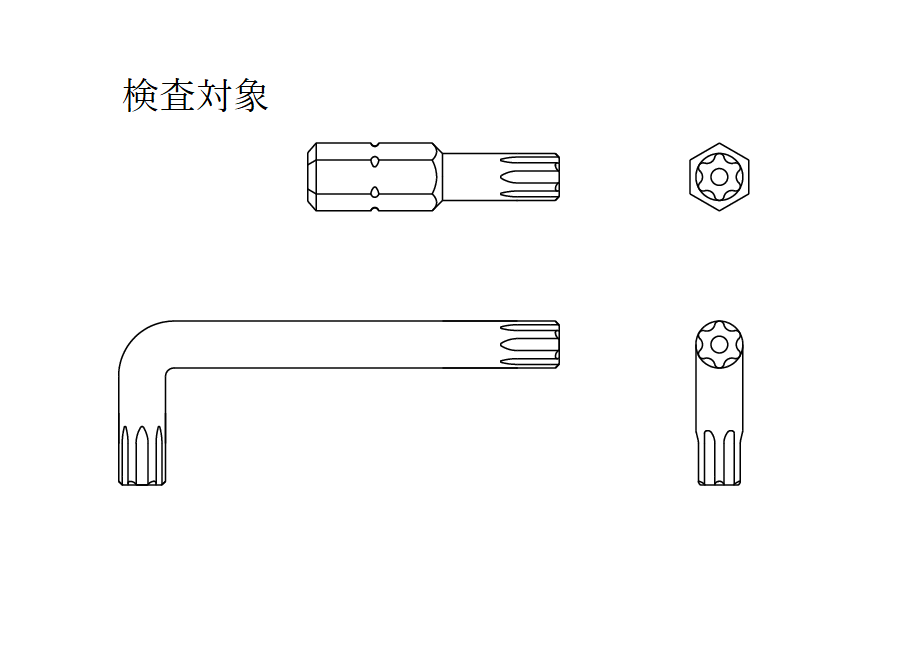

ドライバーのヘクサロビュラ形状が正しく機械加工されているかを検査するゲージです。

ご希望の製品を選択してお見積りができます。

お客様仕様に合わせてお見積りができます。設計にあたり図面を添付いただく場合があります。

カスタマイズ事例

納期	受注後実働22日以内
材質・硬度	SKD-11　HRC60±2

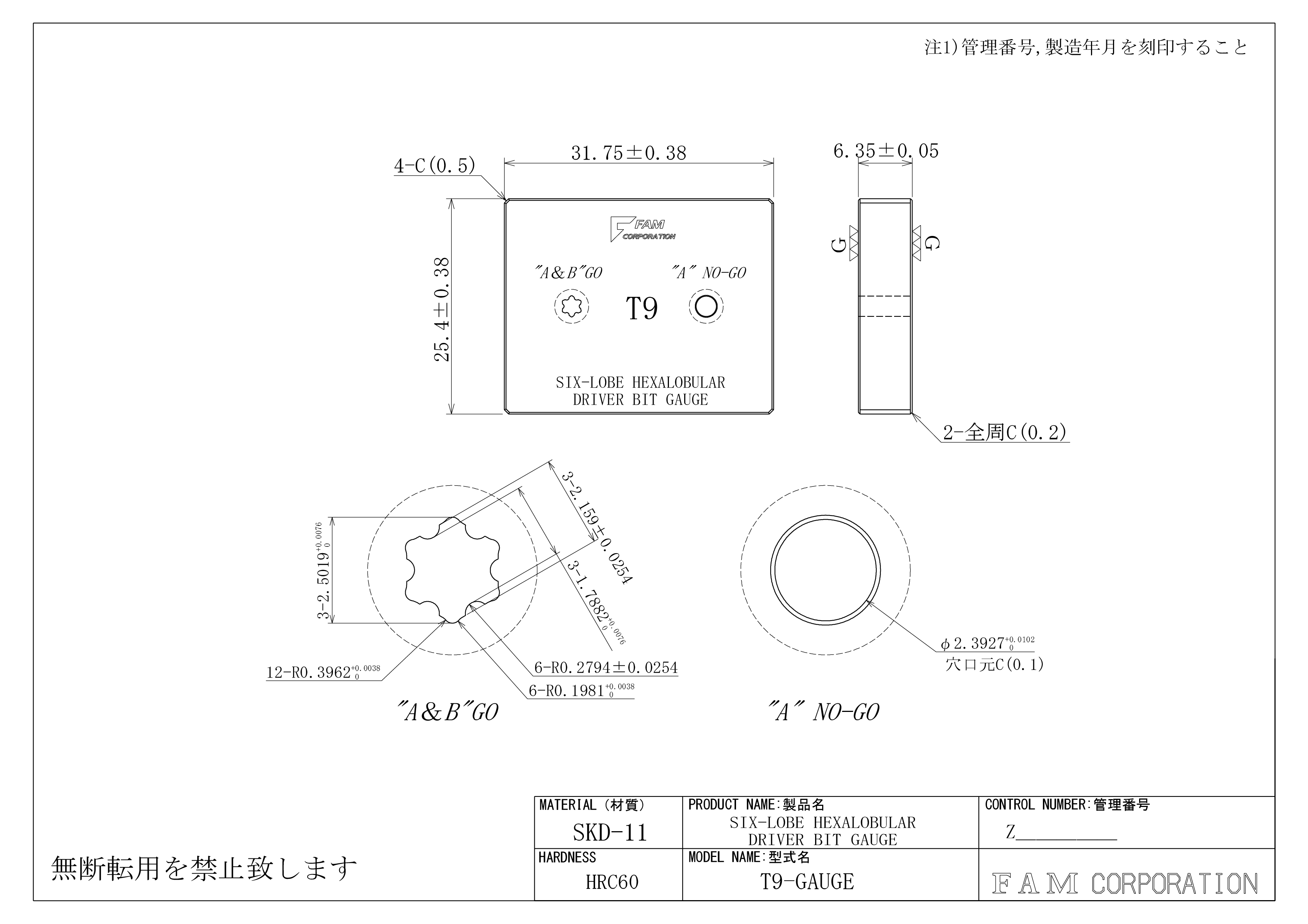

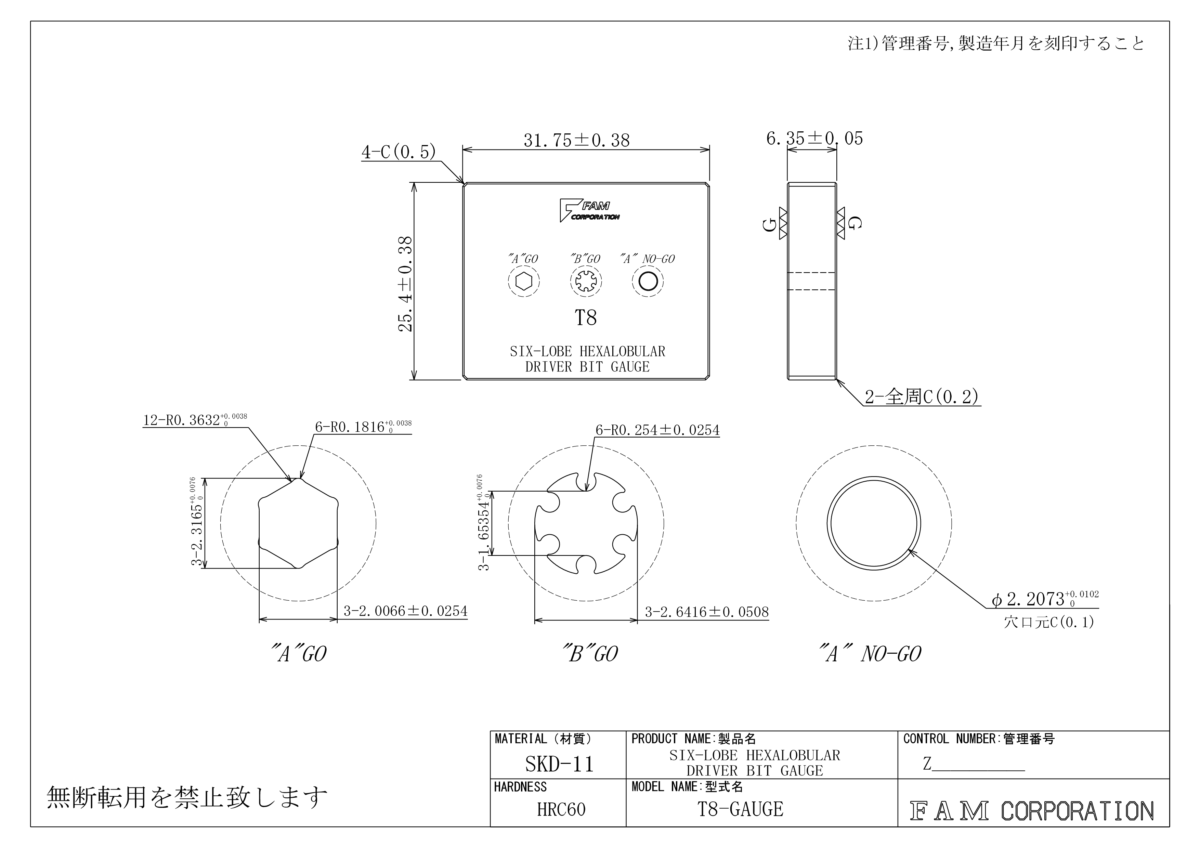

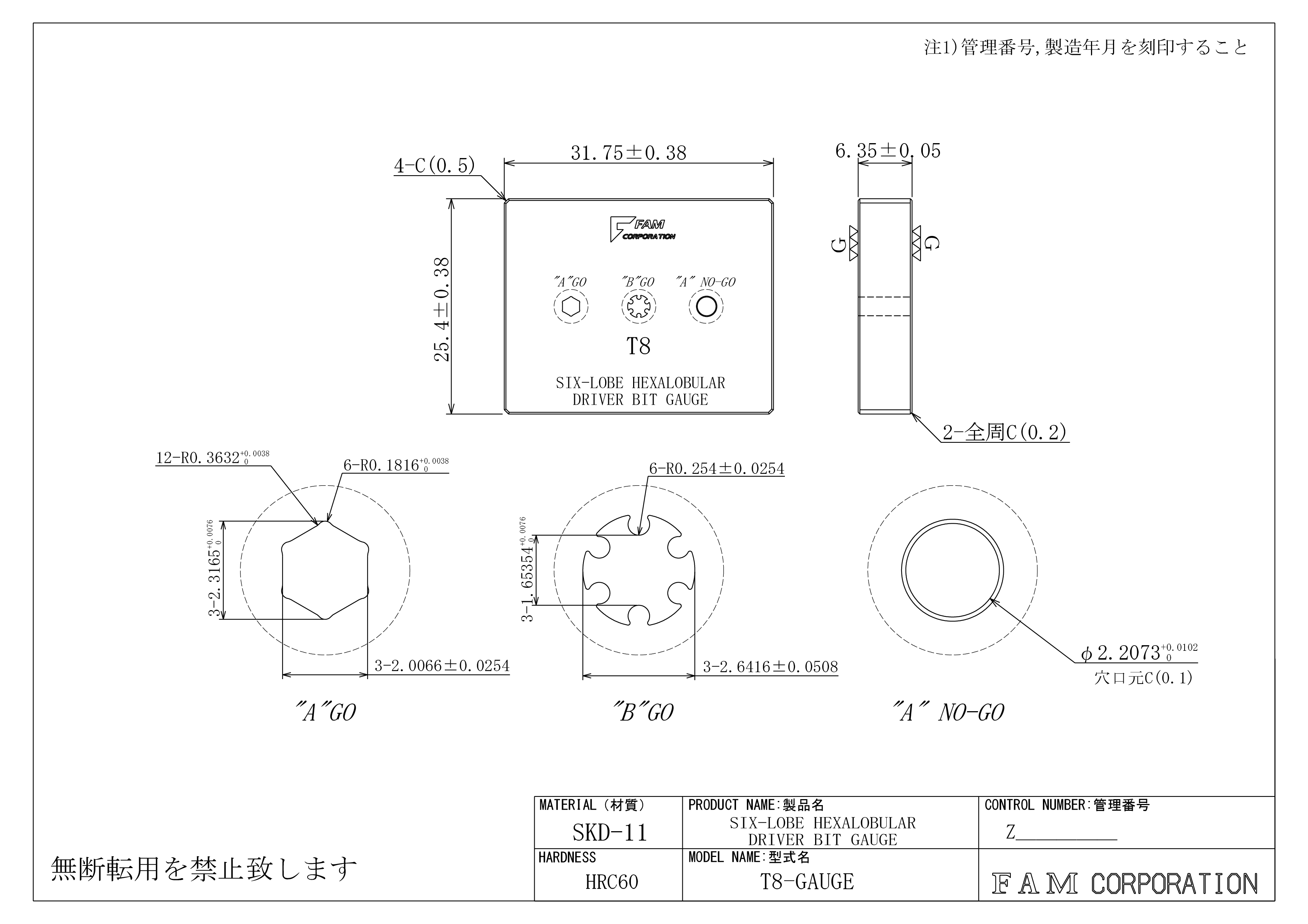

ヘクサロビュラドライバービットゲージは、ヘクサロビュラ形状が正しく機械加工されているかを検査するゲージです。GO穴とNO-GO穴があり、もしワークがNO-GO穴に入った場合、規格よりも形状が小さ過ぎることになるので不合格品となります。ワークがNO-GO穴に入らないで、GO穴に入れば合格品となります。もし、GO穴も入らなければ形状が大きすぎることになるので不合格品となります。
ヘクサロビュラドライバービットゲージは最終検査や受け入れ検査だけではなく、現場作業での検査にも大きな助けになります。
ゲージの厚み(測定の有効長)は【6.35mm±0.05】としておりますが、変更の対応は可能です。
ゲージの校正承っております。
納品の際には0.001mm単位の測定表を添付致します。また、ご希望により測定機器の校正証明書を添付致します。（別途費用）
特注形状も対応可能ですので、お気軽にご相談ください。
