検査対象に合わせた長穴栓ゲージの設計製作
長穴栓ゲージ製作までの経緯
ホームページからのお問い合わせ
「長穴栓ゲージに関するお問い合わせです。
幅4.5±0.3 長さ6.3±0.2 の長穴を検査する通止ゲージの製作が可能であれば、見積もりをお願いします。」
ファムの対応
お客様の問い合わせを基に社内で検討を行いました。

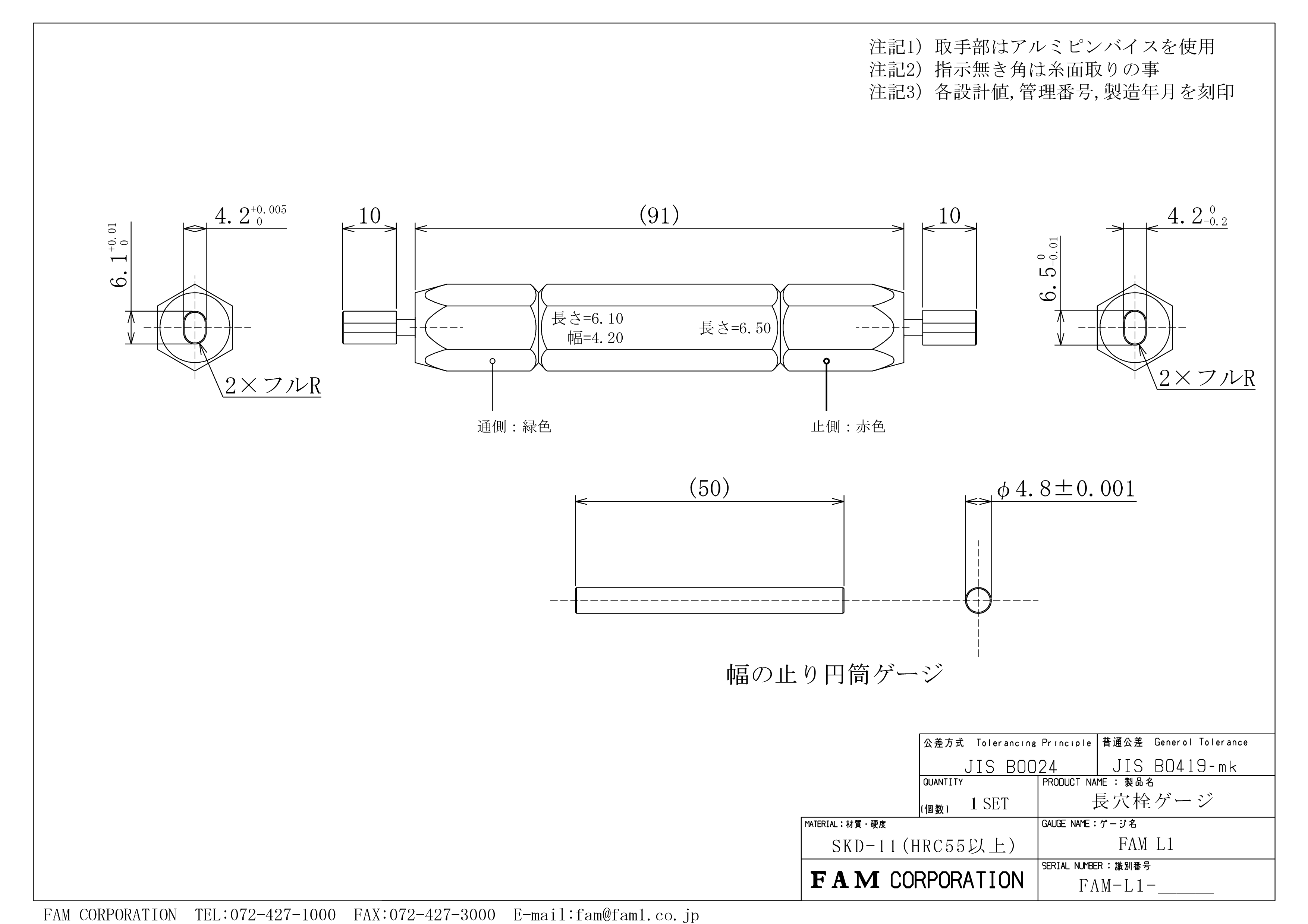

お客様が指定された寸法・公差を確実に合否判定するために、弊社で通ゲージと止ゲージの設計をしました。

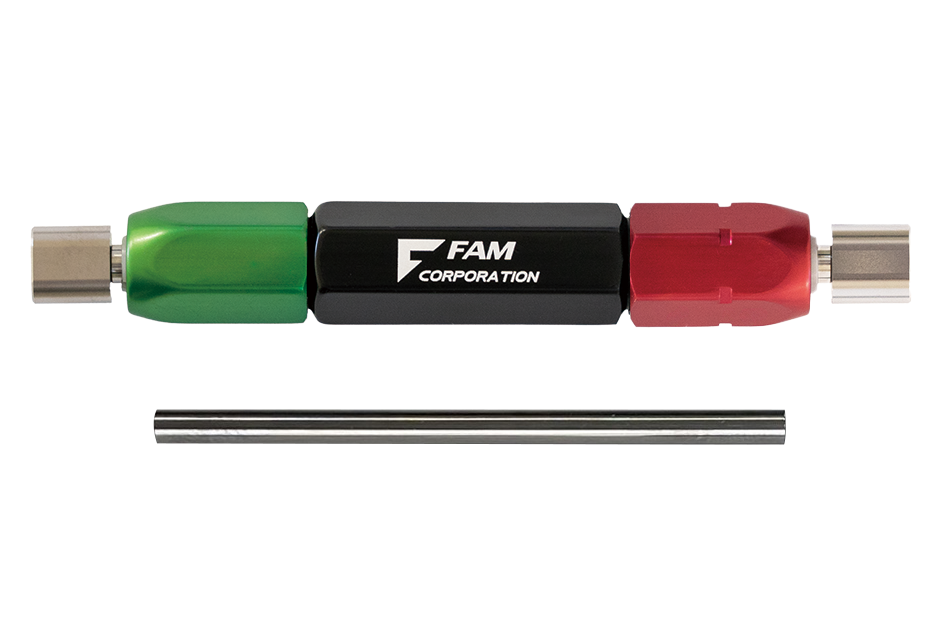

・通ゲージは『長さ』と『幅』を同時に検査
・止ゲージは『長さ』と『幅』、それぞれを個別に検査(止まり判定)をするために、止ゲージは２種類で設計しました
・識別用刻印で用途を明確にしました
・ゲージは摩耗を考慮し、耐摩耗に優れたSKD-11の焼入れ鋼(HRC55以上)を採用
この長穴栓ゲージをお客様に提案し、図面と見積もりを提出した結果、お客様から承認をいただき、ご発注をいただくことができました。
納品後のお客様の声
「通止ゲージに詳しくなかったですが、安心して手配することができました。」と大変嬉しいお言葉を頂くことが出来ました。
ファムでは、様々なゲージ・治具・測定器を製作してきた実績から、お客様に最適なゲージ・治具・測定器をご提案させて頂いております。是非お気軽にお問い合わせ下さい。
