特注面取り深さ測定器製作までの経緯

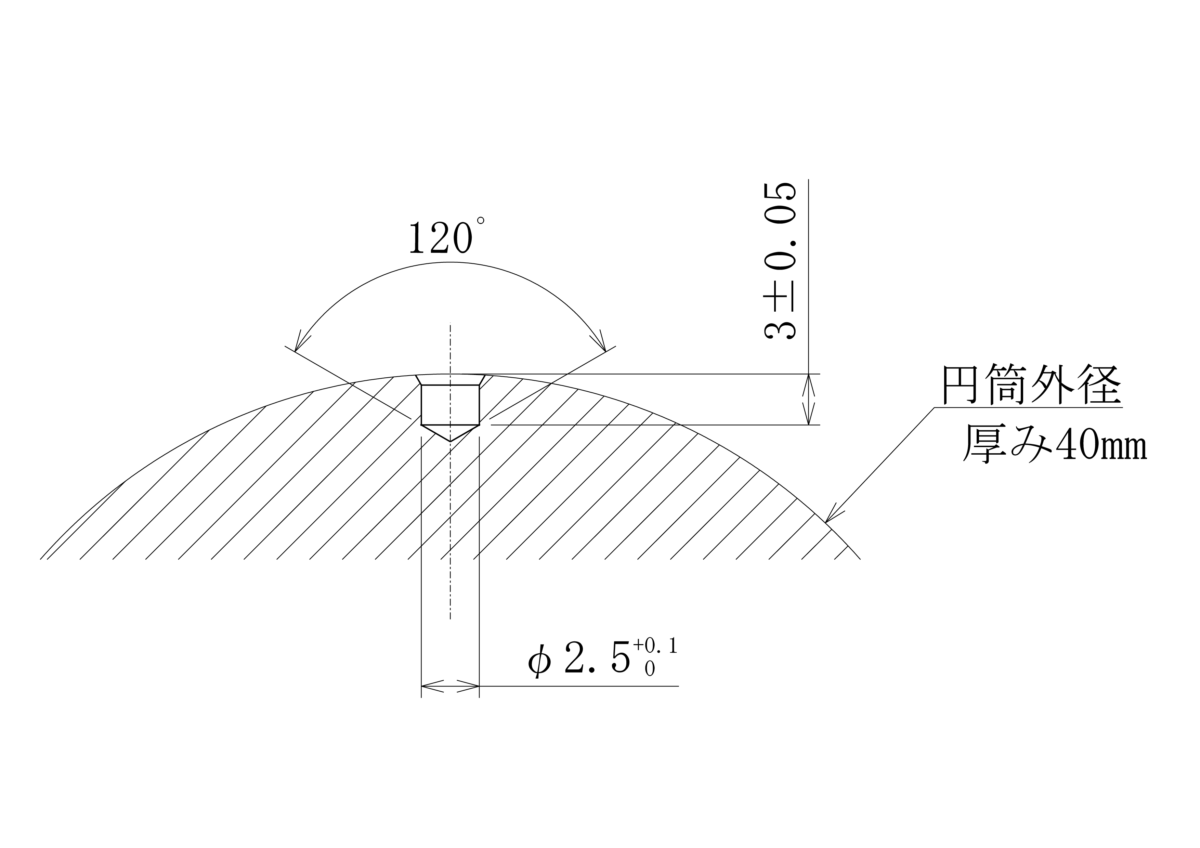

ベアリング外径に対応したドリル穴深さ測定器の見積依頼

　「ベアリング外径のドリル穴の深さが測定可能な測定器の設計・製作は可能でしょうか？
　大量測定の作業に適した軽量かつ取り扱いやすい設計を希望します。大量測定に適した高精度な穴深さ測定器を導入し、検査の効率化を図りたいです」

ファムの対応

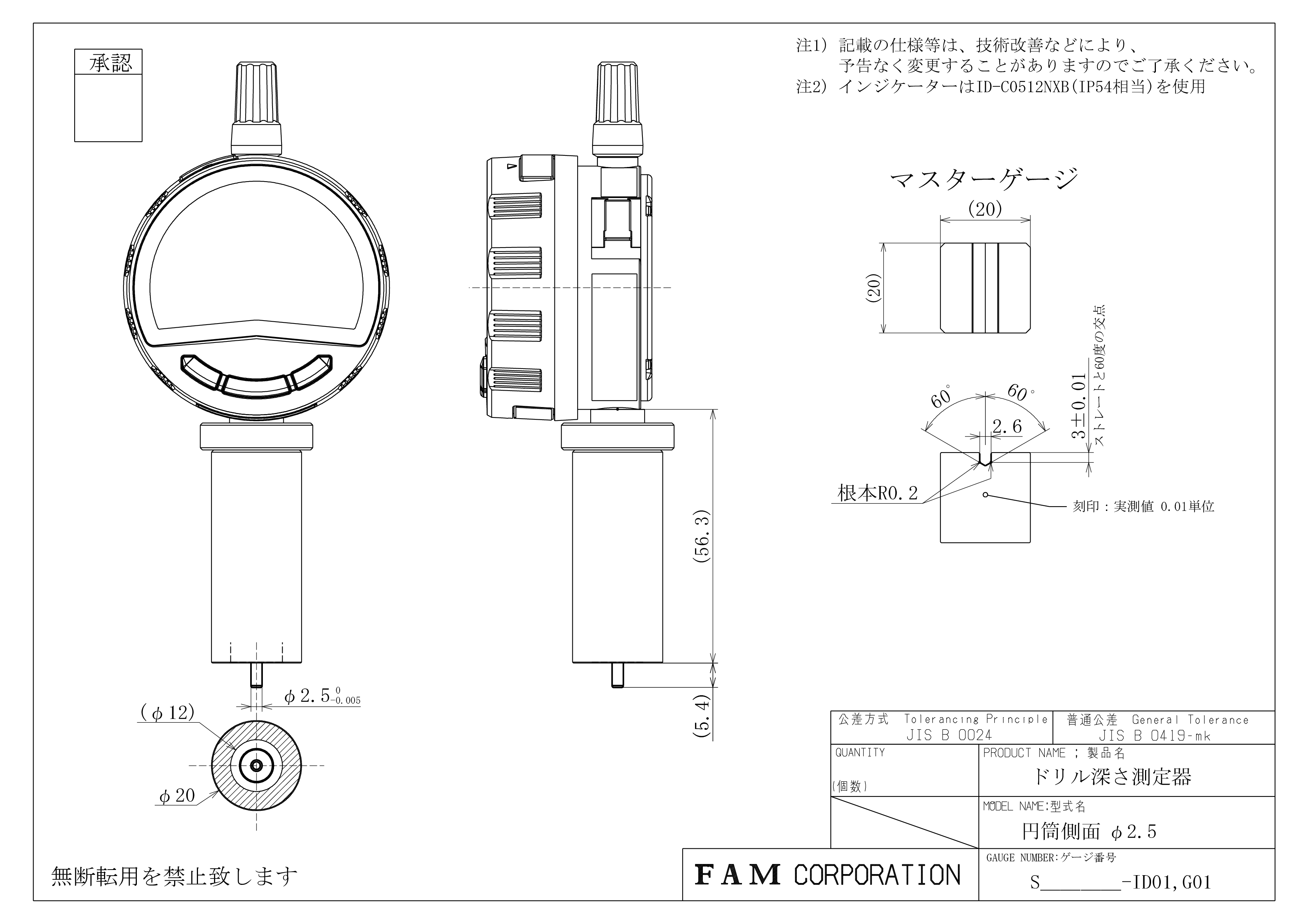

　お客様からのご相談を受け社内で検討した結果、これまでに製作してきた測定器の応用で対応可能なことがわかりました。ファム製【①形状深さ測定器】と【②皿ザグリ深さ測定器】の特長を活かしつつ、お客様の希望である耐久性を確保しつつ軽量化を実現するため、ハンディタイプの測定器で適切な材質を選定した【ドリル深さ測定器(New)】を設計・製作しました。
　製作した【ドリル深さ測定器】を実際のワーク穴に試してみたところ、輪郭形状測定機(コントレーサ)で測定した結果と近似値で測定できており、高精度な測定が実現されていることが確認できました。

納品後のお客様の声

納入後お客様からは「穴に挿入するだけで測定可能で、繰り返し誤差も少なく高精度な検査ができます。」と大変嬉しいお言葉をいただきました。

ファムでは、様々なゲージ・治具・測定器を製作してきた実績から、お客様に最適なゲージ・治具・測定器をご提案させて頂いております。是非お気軽にお問い合わせ下さい。
