インボリュートスプラインゲージ(リング)
カスタマイズ事例

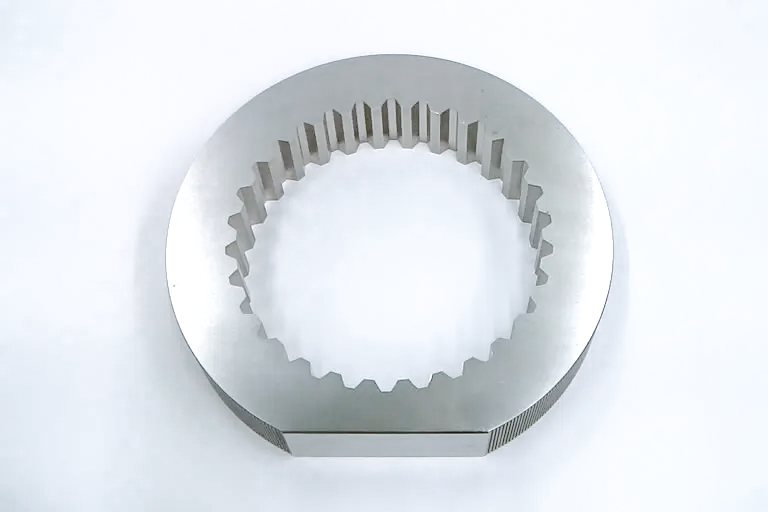

インボリュートスプラインゲージ(リング)について
ファムでは、インボリュートスプラインゲージを特注仕様で設計・製作しております。
『JIS B 1603-1995』や『DIN5480』、『ANSI B 92.1-1966』等、数多くある規格を念頭に入れ、お客様と相談しつつ、日々勉強しながら最良のゲージを目指しています。また、弊社のスプラインゲージは、機械の軸関係・航空機関係・自動車関係・ロボット関係と多岐にわたりご使用いただいております。
納品の際には0.001mm単位の測定表を添付致します。また、ご希望により測定機器の校正証明書を添付することも可能です。（別途費用）
| ゲージの歯面粗さ | Ra0.4以下 |
|---|---|
| ゲージの材質 | SKD-11 安定化処理（サブゼロ） HRC60±2 |

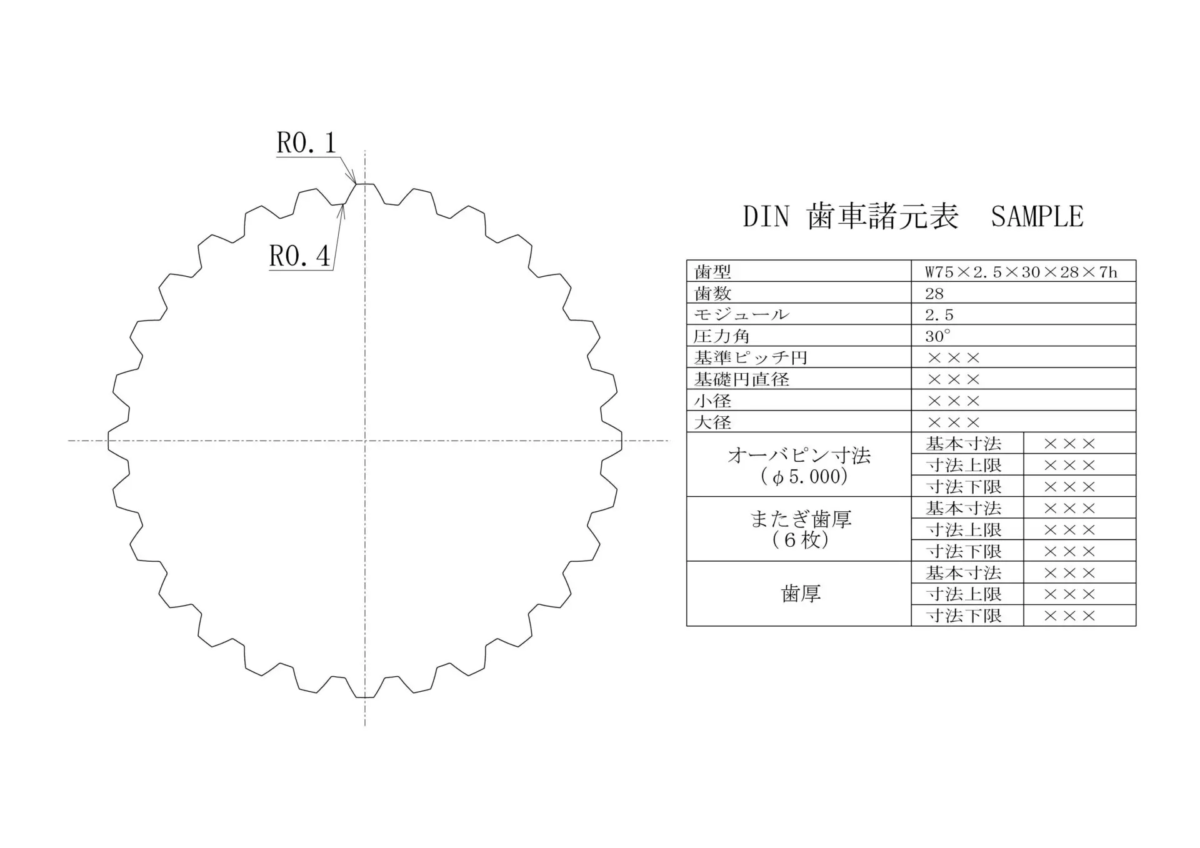

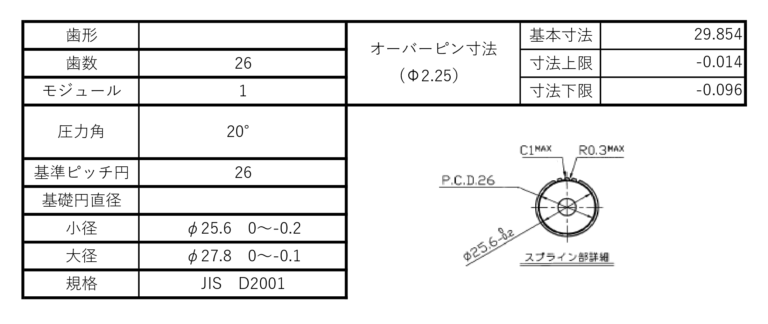

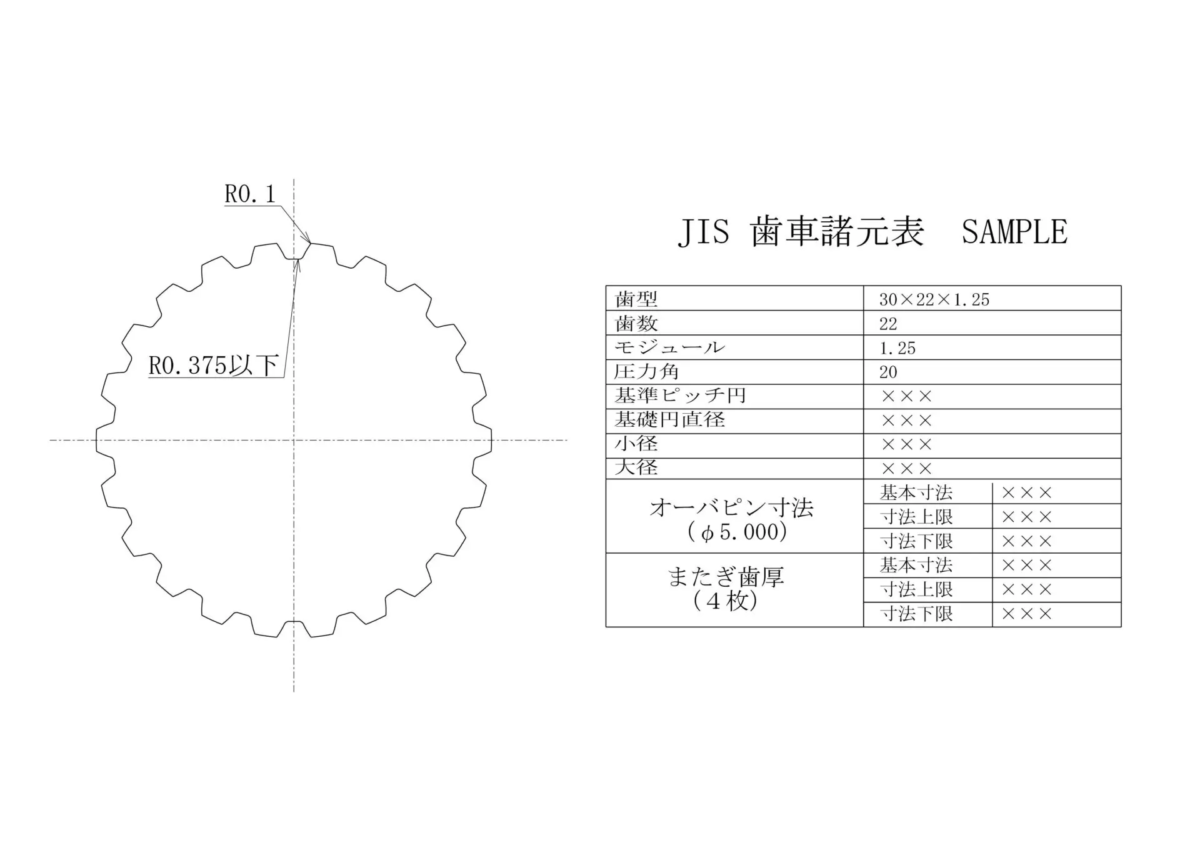

| 対応可能なインボリュートスプライン規格 | JIS B 1603-1995 , JIS D 2001(日本) DIN5480（ドイツ) ANSI B 92.1-1996（アメリカ） |
| 応相談な規格 | お客様が書かれたゲージ図面 |
| 対応不可なもの | 角度のついた歯車形状 |
注意事項
検査する歯車の種類によっては、超高精度なゲージを必要とすることがあります。
弊社で対応困難な場合、御見積りを辞退させていただくこともございます。あらかじめご了承願います。
納入先企業一覧
順不同・敬称略
- THK 株式会社 様
- ミネベアミツミ 株式会社 様
- 明石機械工業 株式会社 様
- 株式会社 クボタ 様
- マテックス 株式会社 様
- 丸藤精工 株式会社 様
- 三菱電機 株式会社 様
- 株式会社 ミナト精機製作所 様
- 株式会社 協和製作所 様
- 住友精密工業 株式会社 様
- 株式会社 ショーナン技研 様
- 株式会社 プラスチック工学研究所 様
- エヌティー精密 株式会社 様
- 株式会社 髙澤製作所 様
- サムテック 株式会社 様
- スズキ 株式会社 様
- 住友重機械工業 株式会社 様
- 住野工業 株式会社 様
- 大洋電機 株式会社 様
- ダイナックス工業 株式会社 様
- ダイハツディーゼル 株式会社 様
- 株式会社 チューブフォーミング 様
- ツボサカ精工 株式会社 様
- 福寿工業 株式会社 様
- 株式会社 丸信製作所 様
- ユニプレス 株式会社 様
- TSY AMERICA 株式会社 様
- 株式会社 オカムラ 様
他 数十社以上
