挿すだけで、穴径・口元径を正確に測定します。 工程内検査で使用することによって、ノギスや検査ゲージより簡単に測定することができます。
機械上では測定が困難な面取りや皿モミの深さ方向を簡単に数値化ができる測定器です。
測定したい面取り部分に、測定治具を当てるだけで、面取りの大きさが正確に測定可能です。治具の形状を変更することで、大きな面取りの測定等も可能となっております。
穴の入口の直径値をデジタル画面に表示します。お客様の使用勝手に合わせた特注品も承っております。口元径測定器に比べて、 より精密に測定をすることができます。
機械上では測定が困難な皿ザグリ深さ（交点）を簡単に数値化ができる測定器です。
六角形状が正しく機械加工されているかを検査するリセスゲージです。

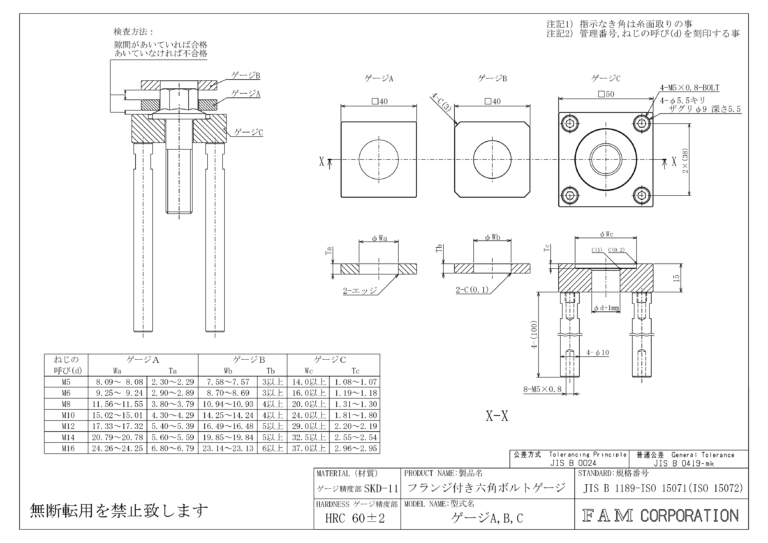

フランジ付六角ボルトの『対面距離e min(JIS B 1017)』と『頭部の有効高さkw(JIS B 1189)』の検査ゲージです。
トルクスねじ等のヘクサロビュラ穴の形状が正しく機械加工されているかを検査するリセスゲージです。
ドライバーのヘクサロビュラ形状が正しく機械加工されているかを検査するゲージです。
トルクスE型フランジ検査ゲージは、E型（External）トルクス形状が正しく機械加工されているかを検査するためのゲージです。
十字ねじ回し(H形)の先端部の形状及び寸法は、先端部の溝部をB形ゲージに押し込んだとき、十字溝の外周面と先端円すい面との交線の位置PBはゲージの段差hBの中になければならない。
元々は弊社の放電技術部が、小径ピンをミクロン単位で加工する為のセッティング用治具として製作したものです。
